[プロジェクト マネージャ]の[ロケーション ビュー]タブ
[プロジェクト マネージャ]に新たに導入された[ロケーション ビュー]タブでは、アクティブなプロジェクトに含まれているデバイスと配線を完全に表示することができます。コンポーネントは、装置の値とロケーションの値を基準にして編成されます。
[ロケーション ビュー]タブでは、次の機能を使用することができます。
- デバイスにカーソルを合わせると、カタログ、説明、および定格の情報が表示されます。
- デバイスを展開すると、コンポーネントのピンの値が表示されます。
- 装置の値とロケーションの値を基準にして、リストをフィルタすることができます。
- ビューを更新すると、プロジェクト全体で変更が反映されます。
- 検索文字列を入力して、リスト内でデバイスを検索できます。
- 右クリックして、選択したコンポーネントにサーフすることができます。

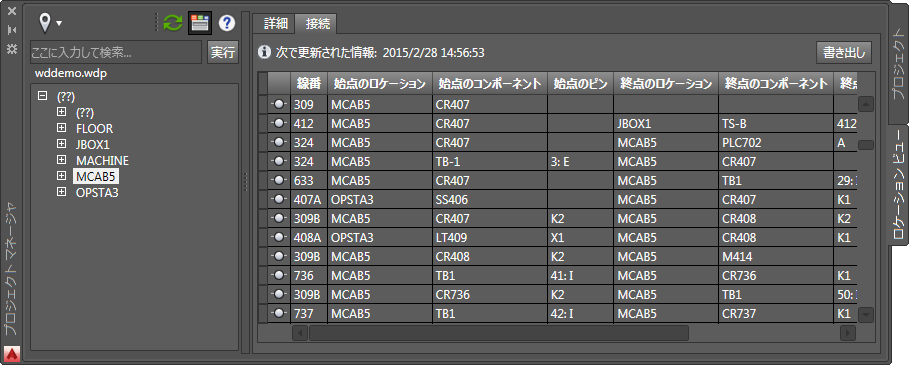

- コンポーネントの詳細を表示する[詳細]ペイン、および配線の始点/終点の情報を表示する[接続]ペインが表示されます。

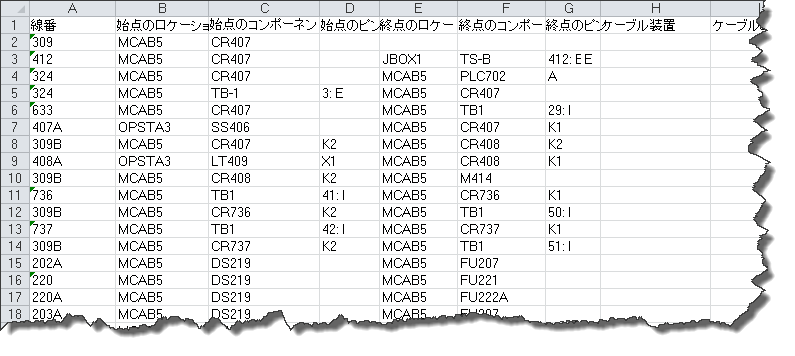

- [詳細]または[接続]ペインに表示されるデータは、.csv または .xls ファイルに書き出すことができます。
AutoCAD Electrical と Inventor の相互運用性
AutoCAD Electrical プロジェクトを Inventor プロジェクトにリンクできるようになりました。 検索
リンクを確立することで、2D および 3D の電子回路設計間でデータを交換することができます。プロジェクトをリンクすると、[ロケーション ビュー]タブを使用して、AutoCAD Electrical と Inventor のコンポーネントおよびデータを表示できるようになります。
プロジェクトをリンクすると、次の機能を使用できるようになります。
- 次のいずれかの方法を使用して、AutoCAD Electrical のコンポーネントと Inventor のパーツとをリンクすることができます。
- [カタログ ブラウザ]から挿入する: Inventor パーツのカタログ情報を使用して、カタログ参照を実行します。この場合、Inventor パーツにリンクするシンボルを挿入することができます。
- 図面内の既存のシンボルにリンクする: Inventor パーツにリンクするシンボルを図面から選択します。

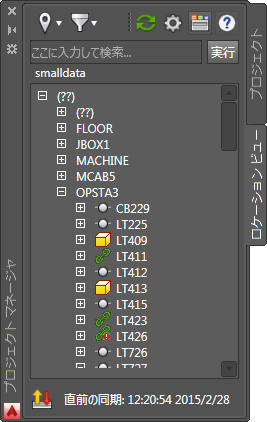

- デバイスのリンク ステータスを表示することができます。リンク ステータスは、デバイス タグの横にあるアイコンで示されます。
AutoCAD Electrical コンポーネントが Inventor コンポーネントにリンクされていない
Inventor コンポーネントが AutoCAD Electrical コンポーネントにリンクされていない
AutoCAD Electrical コンポーネントと Inventor コンポーネントがリンクされている
リンクされているが、AutoCAD Electrical コンポーネントと Inventor コンポーネントとの間に不一致がある
AutoCAD Electrical cable ケーブルが Inventor ケーブルにリンクされていない
Inventor ケーブルが AutoCAD Electrical ケーブルにリンクされていない
AutoCAD Electrical ケーブルと Inventor ケーブルがリンクされている
リンクされているが、AutoCAD Electrical ケーブルと Inventor ケーブルとの間に不一致がある
- リンク ステータスを基準にビューをフィルタすることができます。
- Inventor からデータを更新することができます。

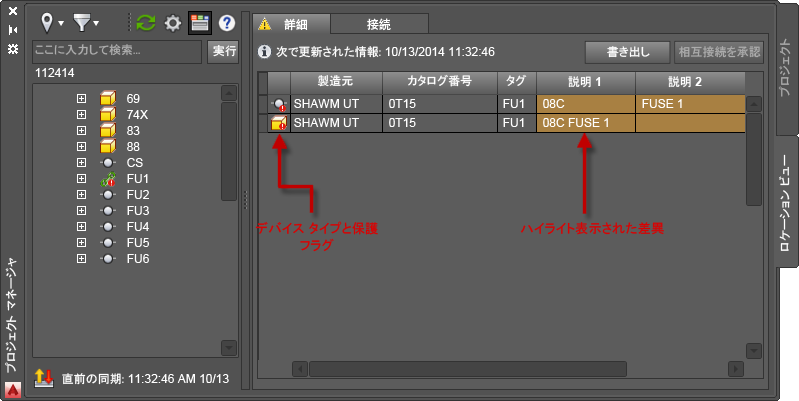

- [詳細]ペインと[接続]ペインを使用して、リンクしたコンポーネント間の相違を表示することができます。
- [相互接続を承認]ボタンを使用して、リンクしたコンポーネント間の相違を調整することができます。
この機能は、Inventor の[アセンブリ]リボンに新たに導入された[エレメカ]タブでも同様に使用することができます。
既定の配線シーケンス

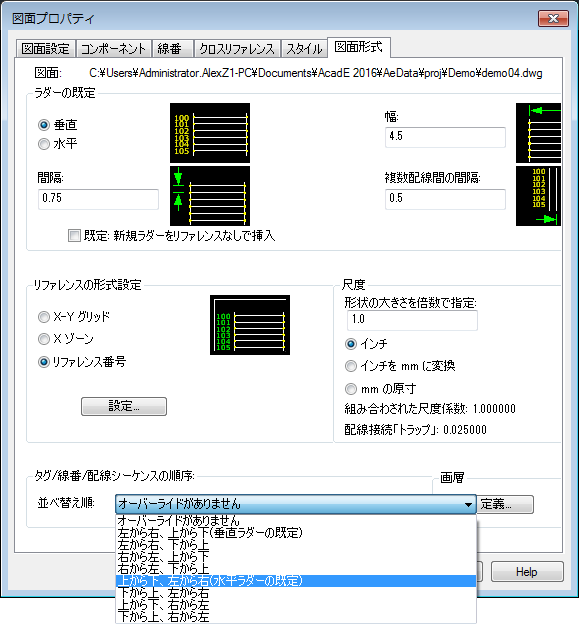

並べ替え順の図面プロパティおよびプロジェクト プロパティが、タグおよび線番の順序に加え、配線シーケンスにも適用されるようになりました。この設定に基づき、複数のコンポーネントで構成される回路の既定の配線シーケンスが決定します。
AutoCAD Electrical では、配線の接続シーケンスの決定時に次の手順が実行されます。
- [配線シーケンス編集]コマンドで定義された配線シーケンス(ダイレクト - 端子接続を含む)を確認します。
- 回路上の角度付きティーを確認します。
- いずれかのコンポーネントに同じロケーションがあるかどうかを確認します。
- [並べ替え順]図面プロパティに基づいて、上記の確認手順で該当しないすべての項目について、接続を決定します。
線番属性のサポート
[線番編集]または[属性編集]ダイアログ ボックスで、線番属性(W01USER ～ W10USER)を編集できるようになりました。これらの値は、次のレポートのフィールドで使用できます。
- 配線の始点/終点
- コンポーネント配線リスト
- コネクタ プラグ
- 端子図面
- ケーブルの始点/終点
コネクタ挿入
[コネクタ挿入]ダイアログ ボックスの設定が、AutoCAD Electrical のセッション間で維持されるようになりました。既定の設定を指定した後は、既定を再び設定する必要がなくなります。製品では、メートル法の図面の設定とインペリアル法の図面の設定の 2 グループの設定がサポートされています。アクティブな図面に基づいて、適切な設定が自動的に使用されます。
単結コンポーネントへの注釈付け

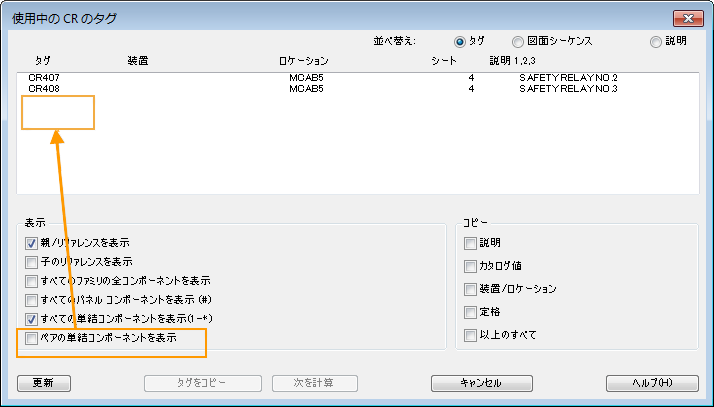

単線図で作業しているときに、既に挿入した回路図コンポーネントまたはパネル コンポーネントに基づいて、単結コンポーネントに注釈を付ける場合があります。この操作を容易にするために、一致する単線結線図シンボルの有無に基づいて、コンポーネントのリストをフィルタするオプションが新たに導入されました。
回路図コンポーネントまたはパネル機器シンボルについて、一致する単結コンポーネントがある場合、回路図、パネル、または単結のリファレンスをすべて含めるには、このチェック ボックスをオンにします。
回路図コンポーネントまたはパネル機器シンボルについて、一致する単結コンポーネントがある場合、回路図、パネル、または単結のリファレンスをすべて除外するには、このチェック ボックスをオフにします。生成されるリストには、一致する単結コンポーネントがないタグのみが含められます。
回路図端子

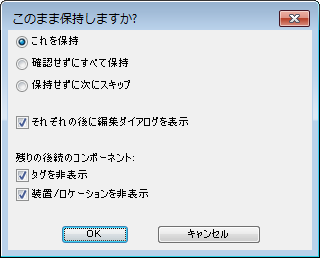

[複数挿入]コマンドを使用して、回路図端子を挿入する場合、タグ端子台、装置、ロケーションの属性値を非表示にするオプションが導入されました。
[複数挿入(アイコン メニュー)]を使用する場合、オプションは最初の端子の挿入後に使用することができます。[複数挿入(マスター選択)]を使用する場合、オプションは、最初の端子を含め、端子を挿入するたびに使用することができます。
その他の拡張機能
- 子コンポーネントが親コンポーネントに直接連結しており、連結破線で連結している場合、子コンポーネントが親コンポーネントのクロスリファレンスから除外されるようになりました。
- パネル コンポーネントの編集時に、定格の既定に関する各種ボタンが[定格値を表示/編集]ダイアログ ボックスに追加されました。各ボタンをクリックすると、定格の既定のファイルが開き、属性に割り当てる値を選択することができます。
- パラメトリック コネクタを挿入する際に、[コンポーネントを挿入/編集]ダイアログ ボックスが開き、コネクタに注釈を付けることができるようになりました。
- [回路コピー]コマンドを実行すると、既定で複数の挿入点が選択され、同じ図面に複数のコピーを作成できるようになりました。
- 回路内のコンポーネントを連結破線で連結する新しい回路ビルダ API を使用できるようになりました。
- [スプレッドシートに書き出し]を使用する場合、書き出しを実行する前に、データベースが自動的に更新されるようになりました。 注: この機能は、AutoCAD Electrical IdeaStation で提案されたアイデアに基づいて導入されました。
- 内部および外部のデバイス割り当てを保存できるチェック ボックスが[端子台エディタ]に新たに追加されました。
