桁グループを修正するには

桁グループ内の桁の数、ギャップ、間隔、桁グループのマテリアルのプロパティ、桁グループの外部および内部の桁タイプを修正します。

桁グループの変更を適用し、リセットするには

桁グループの設定を修正したら、それらの設定を選択した橋のすべての桁グループに適用するか、橋の桁グループ設定をすべて、現在の橋スタイルの既定の桁グループ設定にリセットするかを選択できます。

1. 桁グループを選択し、必要な修正を行います。

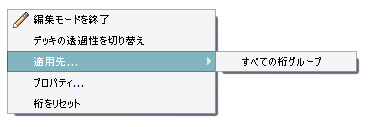

2. 桁グループを右クリックし、[適用先...]の上にカーソルを移動します。
3. [すべての桁グループ]をクリックします。

注: [桁をリセット]をクリックして、選択した橋内のすべての桁グループに橋のルール(橋のスタイルによって決定)を再適用します。

桁グループの桁の数、ギャップ、間隔を変更するには

1. 桁グループを選択すると、桁グループ アセット カードが表示されます。
2. [ユーティリティ]バーの をクリックして編集モードにします。
3. [属性]タブを展開します。
4. [桁の数]、[始点ギャップ]、[終点ギャップ]、[開始間隔]、[終了間隔]の横にある下線付きの値をクリックし、適切な値を入力します。
5. 選択した桁グループを更新するには、[Enter]を押します。
   注: 桁グループの開始測点および終了測点の値は読み取り専用であり、アセット カードから編集することはできません。桁グループの開始測点および終了測点の位置は、関連する設計道路の最初の描画順序によって決まります。桁グループの開始測点は道路の始点に最も近い位置にあります。

桁グループの外部および内部の桁タイプを修正するには

1. 桁グループを選択します。
   注: 鋼桁グループの外部および内部の桁タイプを修正することはできません。
2. [ユーティリティ]バーの をクリックして編集モードにします。
3. [外部]または[内部]の横にあるオレンジ色の桁コンポーネント タイプをクリックします。対応する桁コンポーネント タイプのカタログが、[コンポーネントを選択]カタログに表示されます。
4. カタログ内の桁コンポーネント スタイルをダブルクリックして、選択した内部または外部の桁スタイル タイプに適用します。

その他のヒント

[プロパティ パレット]で桁グループ プロパティを確認、修正します。桁グループを選択し、[プロパティ]を右クリックして選択します。編集モードにして指定のフィールドをクリックして修正します。
