桁の操作

内部桁と外部桁は桁グループ内の橋梁コンポーネントであり、個別に編集することができます。個々の桁を選択し、プレキャスト梁コンポーネント スタイルのカタログの個々の桁スタイルを確認して修正したり、オフセットを調整したり、桁スケマティックを確認します。

コンクリート橋のプレストレスを与えられたすべての橋桁の桁線解析(プレビュー)を実行することもできます。詳細は、「概要 - 桁線解析(プレビュー)」を参照してください。

同じ桁グループを 3 回クリックして、桁グループ内の内部桁または外部桁を選択します。桁アセット カードが表示されます。

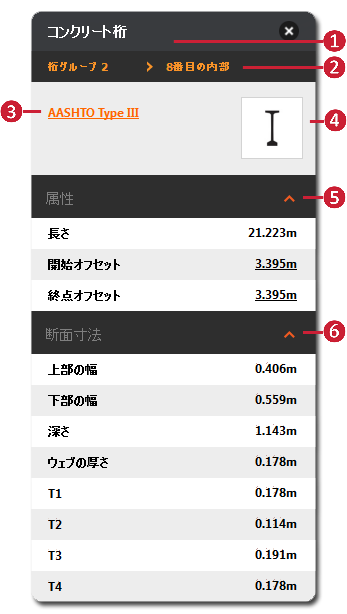

桁アセット カード

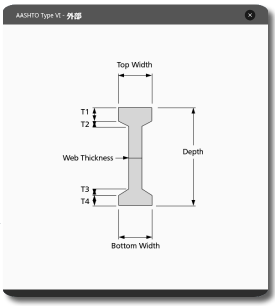

	桁アセット カードのタイトルは、橋梁スタイルのタイプに応じて変更されます。InfraWorks 360 は鋼桁橋梁とコンクリート桁橋梁をサポートしています。 桁グループまたは桁名の上にマウス カーソルを合わせて、目的の桁グループまたは桁を表示、選択します。 [ユーティリティ]バーの をクリックして編集モードにします。オレンジ色の桁タイプ名をクリックして、[コンポーネントを選択]スタイル カタログを開きます。桁スタイルをダブルクリックして、現在の桁コンポーネント スタイルを修正します。 桁イメージをクリックして桁スケマティックを表示します。 編集モードで桁開始オフセットと終了オフセットを直接修正します。 桁の断面寸法は、桁アセット カードでは読み込み専用の値です。

その他のヒント

桁の開始測点および終了測点の位置は、関連する設計道路の描画順序で定義します。桁の開始測点は道路の始点に最も近い位置にあります。橋梁、桁グループ、桁の開始測点から終了測点を見た場合、横方向の正のオフセットの方向は右向きになります。

[プロパティ パレット]で桁プロパティを確認、修正します。桁を選択し、[プロパティ]を右クリックして選択します。編集モードにして指定のフィールドをクリックして修正します。
