桁グループの操作

桁グループは、内部桁および外部桁を含む橋コンポーネントです。桁グループを選択して、材料プロパティを確認して修正したり、桁グループのギャップおよび間隔を調整します。

桁グループを選択するには、同じ桁セグメントを 2 回クリックします。桁グループ アセット カードが表示されます。指定のフィーチャのアセット カードまたは [プロパティ]パレットから桁または桁セグメント グループを確認して修正します。

注: 個々の内部桁または外部桁の選択と編集については、「桁を使用した作業」を参照してください。

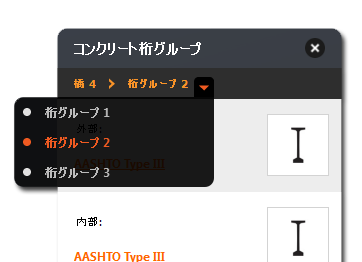

桁グループ アセット カード

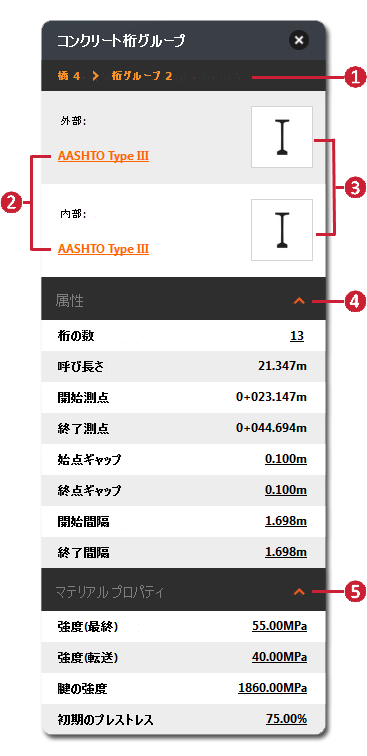

ブリッジまたは桁グループ名の上にマウス カーソルを合わせて、目的の橋または桁グループを表示、選択します。 [ユーティリティ]バーの をクリックして編集モードにします。外部桁または内部桁タイプ名をクリックすると、桁コンポーネントのカタログが表示されます。新しい桁コンポーネント スタイルをダブルクリックして適用します。 注: 鋼桁橋梁に対して外部および内部桁コンポーネントは修正できません。 外部桁または内部桁グループのイメージをクリックすると、桁スケマティックおよび[プロパティ]パレットが表示されます。 編集モードでギャップ、間隔、および桁の数を直接修正します。開始測点および終了測点は、アセット カード内の読み込み専用の値です。 注: 鋼桁橋梁の場合は、直線または曲線のどちらかを選択することもできます。 編集モードで最終圧縮強度、伝達圧縮強度、引張(腱)強度、初期のプレストレス力などのマテリアル プロパティを修正します。
