橋脚の基礎を確認および修正するには

パラメトリック橋脚基礎コンポーネントのカタログから橋梁の橋脚基礎スタイルを選択した後、必要に応じて橋脚基礎設定を編集します。

1. 橋を選択し、橋脚基礎をもう一度クリックして選択します。
ヒント: 橋梁路面の透過性を切り替え、地形サーフェスの不透明度を調整するか地形画層を非表示にすると、橋脚または橋脚基礎の表示と編集を簡単に行うことができます。
• 橋梁路面の透過性を切り替えるには、 をクリックします。
• 50% ～ 100% の間でサーフェスの不透明度を切り替えるには、 をクリックします。
• 地形画層の表示と非表示を切り替えるには、 をクリックします。

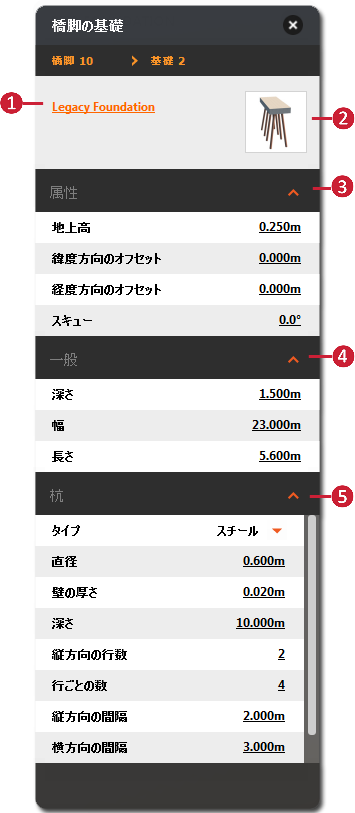

2. 橋脚の基礎を選択すると、そのアセット カードが表示されます。

橋脚基礎コンポーネントのオレンジ色のスタイル名を選択して、別のパラメトリック橋脚基礎コンポーネント スタイルをカタログから選択します。 サムネイル イメージをクリックすると、現在の橋脚コンポーネント スタイルの詳細なビューが表示されます。 編集モードでスキュー、オフセット、地上高などの属性を変更します。 編集モードで深さ、幅、長さなどの一般設定を変更します。 編集モードで橋脚基礎コンポーネント スタイルに特定のプロパティ(杭の設定など)を変更します。これらのオプションは、選択した橋脚基礎コンポーネント スタイルによって異なる場合があります。
