橋台の確認と修正を行うには

パラメトリック橋台スタイルのカタログから橋の橋台スタイルを選択し、橋台スタイルのプロパティを編集します。

1. 橋を選択し、橋台をもう一度クリックして選択します。
   ヒント: 橋梁路面の透過性を切り替え、地形サーフェスの不透明度を調整するか地形画層を非表示にすると、橋台の表示と編集を簡単に行うことができます。

   • 橋梁路面の透過性を切り替えるには、 をクリックします。
   • 地形サーフェスの不透明度を調整するには、 をクリックします。
   • 地形画層の表示と非表示を切り替えるには、 をクリックします。

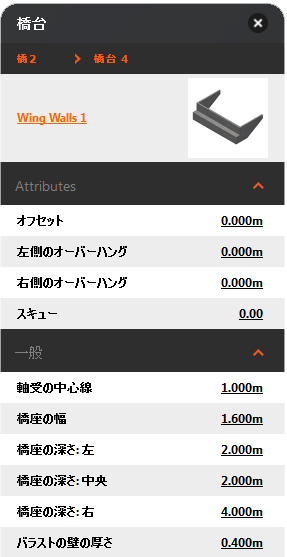

2. 橋台を選択すると、橋台のアセット カードが表示されます。

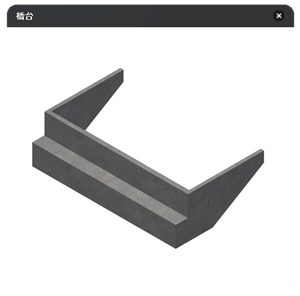

   橋台コンポーネントのスタイル名を選択し、別のパラメトリック橋台コンポーネント スタイルをカタログから選択します。 注: 翼壁スタイルの橋台のアセット カードには、編集可能な追加のプロパティがあります。 橋台のアセット カードのサムネイル イメージをクリックすると、現在の橋台スタイルの詳細なビューが表示されます(翼壁 1: 翼壁 > 橋台スタイル)。 編集モードで、スキューやオフセットなどの属性を変更します。 編集モードで、一般プロパティを変更します。たとえば、翼壁のサイズを変更して擁壁を作成します。

ビデオ ヘルプ

橋台の確認および修正の詳細については、Bridge Design の 2015 年 6 月の更新情報(ビデオ プレイリスト)を参照してください。
