線桁解析(プレビュー)について

コンクリート橋のすべてのプレストレスト桁に対して、解析処理と設計確認処理を実行することができます。これは橋桁の構造的な強度の検証に使用できるInfraWorks 360 クラウド サービスです。 クラウド クレジットを使わずに複数の橋梁設計を検証して線桁解析を再開できます。クラウド クレジットは、詳細な桁設計ドキュメント(PDF 形式)に対してのみ請求されます。

モデルまたは提案で橋を選択し、線桁解析を開始すると、InfraWorks 360 は橋桁のルールベースの初期レイアウトを検証し、選択可能な橋梁設計標準(AASHTO LRFD、英国、オーストラリア、ユーロコードなど)に対して設計を比較します。

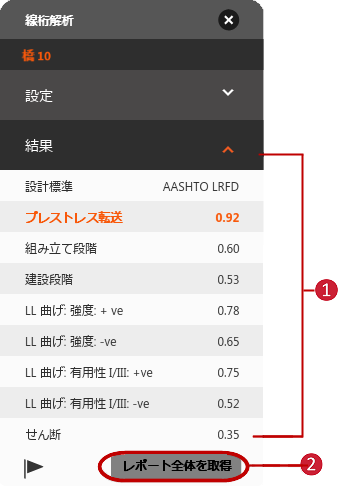

主要な結果をキャンバス上で表示できます。これにクラウド クレジットは必要ありません。 詳細については、「プレストレス線桁を解析するには」を参照してください。 準備ができたら、クラウド クレジットを使用して、選択したコンクリート橋の詳細な設計ドキュメントを購入することができます。[レポート全体を取得]を選択すると、InfraWorks 360 によって新しい提案がモデル内に作成されるため、設計を比較することができます。詳細なレポートを購入するまでは、PDF 形式の完全なサンプルを表示またはダウンロードすることができます。詳細については、線桁解析のサンプル レポートを参照してください。 注: レポート全体を購入すると、線桁解析で橋のモデル全体も生成されます。これは Autodesk Structural Bridge Design のスタンドアロン バージョンでも開いたり使用したりできます。 線桁解析が完了したら、[レポートを取得]ボタンの横にあるアイコンをクリックします。 Autodesk Structural Bridge Design 2016 がインストールされている場合は、選択した桁を含む線梁モデルがアプリケーションで開かれるため、詳細設計を続行できます。インストールされていない場合は、Autodesk Structural Bridge Design の詳細を知ることができる Web サイトが表示されます。 クラウド クレジットの詳細については、Autodesk A360 のクラウド クレジットに関する FAQ を参照してください。

追加情報

クラウド クレジットを使用して購入できる詳細な桁設計ドキュメントは、Autodesk Structural Bridge Design によって計算されます。これは、InfraWorks 360 でモデル化された橋梁の設計を最適化するクラウド サービスです。
