桁を修正するには

桁コンポーネント タイプと個々の桁のオフセットを変更します。変更を加えたら、選択した橋のすべての桁、すべての桁グループ、内部桁のみ、または外部桁のみにそれらの変更を簡単に適用できます。

その他の桁に変更を適用し、桁の変更をリセットするには

桁の設定を修正したら、その桁グループ内のすべての桁または選択した橋のすべての桁に設定を適用するように選択できます。内部桁タイプを操作する場合は、すべての内部桁に変更を適用するように選択することもできます。同じ手順で、外部桁に対する変更を他の桁に適用します。

1. 桁を選択し、必要な修正を加えます。

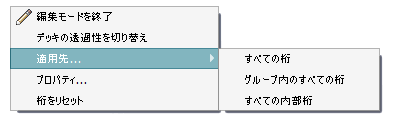

2. 桁を右クリックし、[適用先...]にカーソルを合わせます。
3. [すべての桁]、[グループ内のすべての桁]、[すべての内部桁]、または[すべての外部桁]をクリックします。選択した梁に対する変更内容は、ここで選択した内容に応じて、現在の橋の他の桁に適用されます。

注: [桁をリセット]をクリックして、選択した橋のすべての桁に橋梁のルール(橋梁スタイルによって決定)を再適用します。

桁属性を変更するには

1. 桁を選択します。
2. [ユーティリティ]バーの をクリックして編集モードにします。
3. [属性]タブを展開します。
4. 開始オフセットまたは終了オフセットの横にある下線付きの値をクリックし、適切な値を入力します。
5. [Enter]を押して、選択した桁グループを更新します。

桁タイプを変更するには

1. 編集モードで桁を選択します。
2. オレンジ色の桁コンポーネント名をクリックします。対応する桁コンポーネント タイプのカタログが、[コンポーネントを選択]カタログに表示されます。
3. カタログ内の桁コンポーネント スタイルをダブルクリックして、選択した内部桁または外部桁に適用します。

その他のヒント

[プロパティ パレット]で桁プロパティを確認、修正します。桁を選択し、[プロパティ]を右クリックして選択します。編集モードにして指定のフィールドをクリックして修正します。
