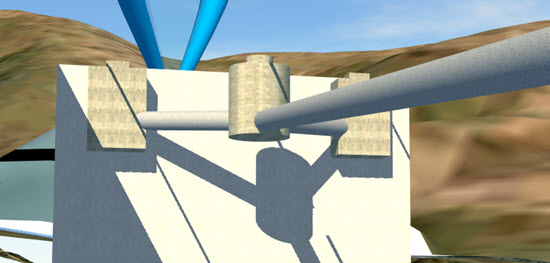

道路サーフェスの下の排水溝フィーチャを表示するには

舗装排水溝フィーチャは、主に道路サーフェスの下に配置されます。これらを表示するには、道路サーフェスの下にナビゲートするか、道路サーフェスを透明にします。

注: また、モデルの サーフェスの不透過度を調整することもできます。

道路サーフェスの下にナビゲートするには

1. [ナビゲーション]タブで[アプリケーション オプション]を開き、[マウスのナビゲーションをグラウンドより上でロックします]をオフにします。

   「ナビゲーション オプションを設定するには」を参照してください。

2. ビューが希望の道路の下にくるように拡大表示します。

   詳細については、「モデルをナビゲートするには」を参照してください。

道路サーフェスを透明にするには

1. [スタイル パレット]を開くには、 をクリックします。
2. [マテリアル グループ]スタイルを編集するには、[マテリアル グループ]タブを選択し、希望の[マテリアル グループ]スタイルをダブルクリックします。
   注: [マテリアル グループ]とは、マテリアルと、道路スタイルの異なる部分にマテリアルをマップする関連付けられたカテゴリのコレクションです。マテリアル グループの各コンポーネントは個別に定義できます。

   編集するマテリアル グループが分からない場合:

   1. 希望の設計道路を選択し、[ユーティリティ]バーの をクリックして、編集モードにします。

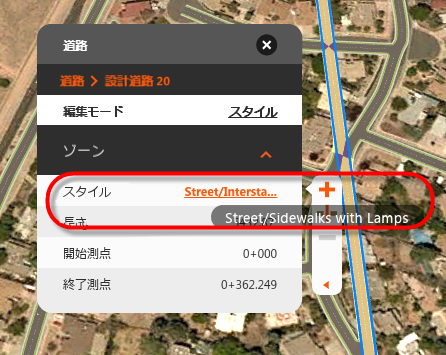

   2. アセット カードを[編集モード]から[スタイル]に切り替えます。道路スタイルの名前がアセット カードに表示されます。スタイルの名前と場所を書き留めておきます。次の例の道路スタイルは[街灯のある歩道]で、[道路]スタイル カタログにあります。

   3. スタイル パレットを開き、[道路]タブを選択します。
   4. 道路スタイルを編集するには、スタイル パレットで希望の道路スタイルをダブルクリックします。

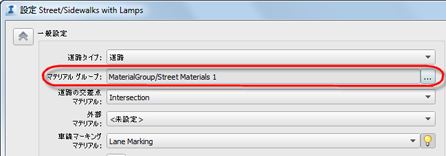

   5. マテリアル グループの名前と場所は、道路スタイル設定ダイアログ ボックスに一覧表示されます。マテリアル グループの名前と場所を書き留めたら、道路スタイル設定ダイアログ ボックスを閉じます。

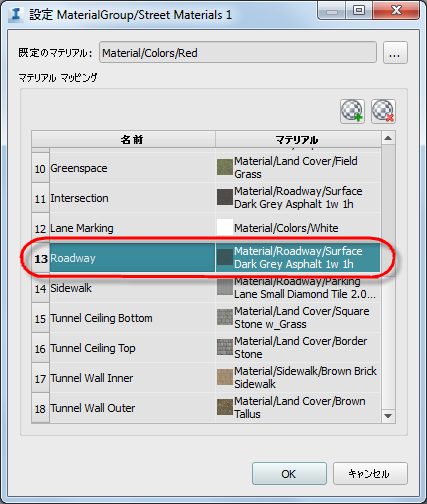

3. [マテリアル グループを編集]ダイアログ ボックスで、[道路]の[マテリアル]フィールドをダブルクリックします。

4. [マテリアル スタイル / 色を選択]ダイアログ ボックスで<親>をダブルクリックし、[色]フォルダをダブルクリックします。
5. [透明]を選択して[OK]をクリックします。
6. [マテリアル グループを編集]ダイアログ ボックスで[OK]をクリックします。
7. をクリックするか、[F5]を押してモデルを再生成します。
