パイプラインを追加または変更するには

モデルや提案にパイプラインをスケッチします。パイプラインは、地形から独立しています。サーフェスの上にドレープしませんが、その下に配置されます。パイプラインの標高オフセット設定を調整したり、パイプラインの高さを直接修正したりできます。

パイプラインは終端でまとめてスナップし、パイプライン コネクタにもスナップします。

パイプラインを追加するには

  1. をクリックします。
  2. スタイルを選択するには、パイプライン スタイルを 1 回クリックします。
    注:
    • [描画スタイルを選択]カタログに表示されているパイプライン スタイル以外のスタイルを使用する場合は、スタイル パレットを使用してパイプライン スタイルの作成と編集を行うことができます。詳細については、「概要 - スタイルを編集する」を参照してください。
    • パイプラインをスケッチしたら、そのパイプラインのスタイルを修正できます。詳細については、「個々のフィーチャにスタイルを適用するには」を参照してください。
  3. パイプラインの始点をクリックし、もう一度クリックして曲がりごとにポイントを配置します。
  4. ダブルクリックして、パイプラインを完了します。

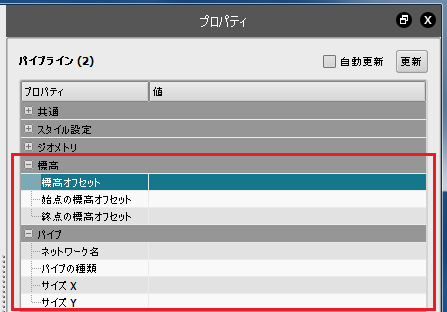

[プロパティ]パレットを使用してパイプラインの高さを調整するには

  1. パイプライン全体を選択して[プロパティ]パレットを表示します。
  2. パイプラインを地下に配管するには、[標高オフセット]に負の値を入力します。
  3. AutoCAD Civil 3D で、後から使用するため、パイプラインにネットワークを割り当てるには[パイプ]セクションの[ネットワーク名]に値を入力します。

ギズモを使用してパイプラインの高さを調整するには

  1. 他のすべてのフィーチャを選択できないようにします。

    をクリックして[モデル エクスプローラ]を表示し、配管以外の各画層の を選択します。 画層のロックを解除すると()、選択可能になります。

  2. 地下構造を確認できるように、サーフェスの不透明度を低くします。

    [視覚効果]タブ > [外観]パネルの順にクリックして[サーフェスの不透明度]スライダを左に動かします。

  3. 調整するパイプラインを選択します。
  4. 次のいずれかの操作を行います。

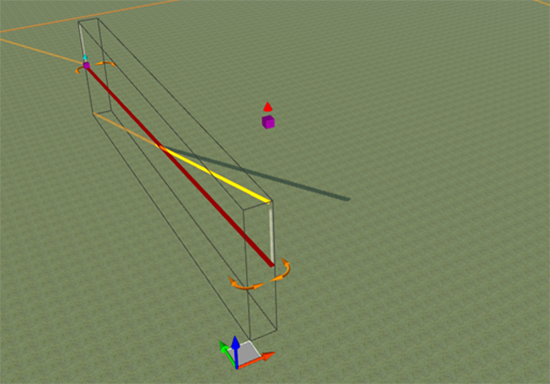

    • パイプライン全体を上または下に移動します。

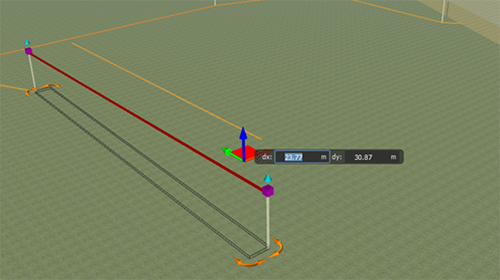

    • パイプラインの一部を上または下に移動するには、個々の頂点を調整します。

注: ネットワーク属性を、[プロパティ]パレットでパイプラインに割り当てることができます。そうすると、パイプラインを読み込むときに、Civil 3D で、同じ名前の既存のネットワークに追加することができます。パイプラインを右クリックし、[プロパティ]をクリックして、[パイプ]の下の[ネットワーク名]フィールドに名前を入力します。

AutoCAD Civil 3D とパイプラインを共有する

パイプラインを IMX 形式で書き出し、AutoCAD Civil 3D にその IMX ファイルを読み込むことができます。

AutoCAD Civil 3D は、パイプラインの頂点または地形から標高の値を読み込みます。最初はパイプラインを 2D で作成します。任意のパイプラインの頂点を編集すると、パイプラインは 3D になります。書き出したパイプラインが 2D の場合、地形も書き出されるよう、モデル全体を書き出します。これにより、AutoCAD Civil 3D がパイプラインの標高を取得することができます。パイプラインが 3D の場合、地形を書き出す必要はありません。
