Revit でエネルギー解析モデルを調べる代わりに、Autodesk Design Review を使用して視覚化したモデルを確認する方法もあります。
この手順を実行する前に、次の操作を行います。
- Design Review がローカル コンピュータにまだインストールされていない場合は、インストールします。ソフトウェアは、www.autodesk.co.jp から無料でダウンロードできます。
- コンセプト デザインと建物要素のいずれか、または両方のエネルギー解析を生成します。
Design ReviewDesign Review
- [解析]タブ
[エネルギー解析]パネル
(結果および比較)をクリックします。 - [結果および比較]ダイアログで、目的のエネルギー解析を選択します。
- [開く] Design Reviewをクリックします。
Design Review が開き、解析に使用した 3D エネルギー解析モデルが表示されます。設定したサーフェスとスペースが表示されます。

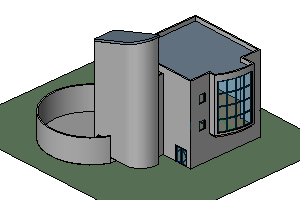

| Revit での建物モデル | Design Review でのエネルギー解析モデル |
|---|---|
|
|
Design Review では、次の操作を実行できます。
- モデルの不規則性を検査するためにモデルを操作するには、ViewCube とキャンバス ツールバーのツールを使用します。
- [モデル]パレットを使用してサーフェスまたはスペースのリストを表示し、キャンバスでハイライト表示するオブジェクトをリスト内でクリックします。次に、[オブジェクト プロパティ]パレットにそのプロパティを表示します。
- Design Review の使用方法の詳細については、[ヘルプ]ボタンをクリックするか [F1]キーを押します。
