構造要素を書き出す

Revit の柱、梁、およびブレースを AutoCAD Architecture に書き出すことができます。各要素は対応するタイプの AutoCAD Architecture 構造要素に変換されます。

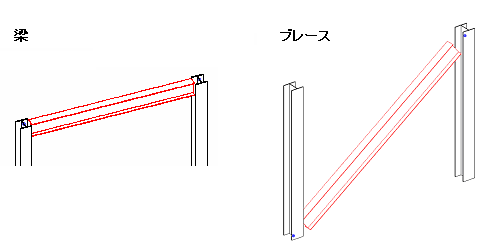

プロファイルと曲線は、カットバック(「カットバック」を参照)、切り取り、穴、およびその他の修正なしにエクスポートされます。統一プロファイルがない場合は、AutoCAD Architecture マス要素が構造要素の代わりに作成されます。Revit から書き出されたすべてのファミリ タイプに対して、AutoCAD Architecture のカスタム スタイルが作成され、構造要素に割り当てられます。Revit で同じファミリ タイプだったオブジェクトは、AutoCAD Architecture で同じスタイルになります。

注: Revit ファミリ プロファイルは、標準の AutoCAD Architecture要素プロファイルにはマップされません。

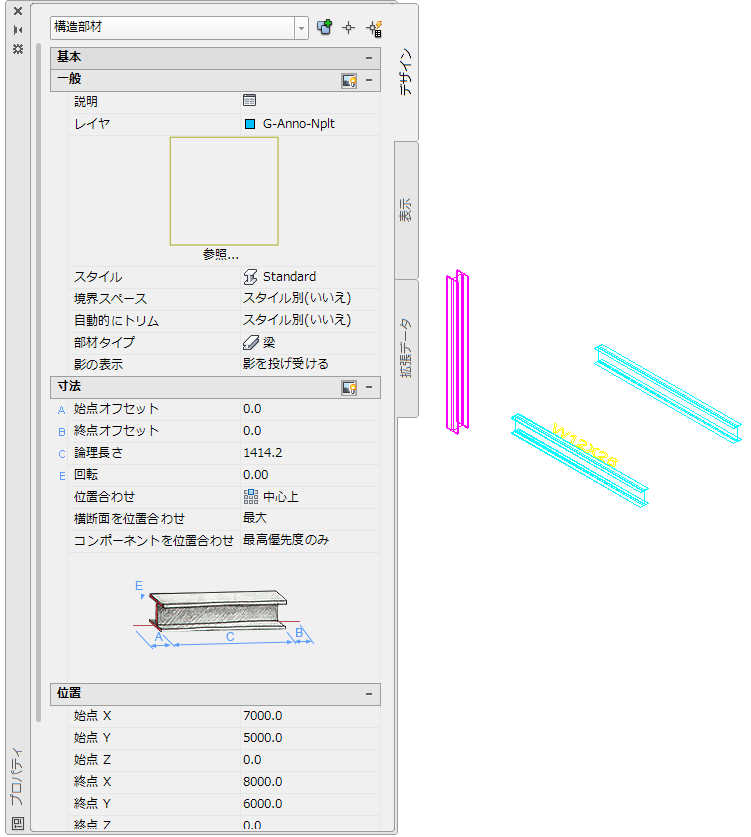

AutoCAD Architecture プロパティは、次のように Revit プロパティから生成されます。

AutoCAD Architecture プロパティ Revit プロパティ
説明 コメント(識別情報)
レイヤ Revit レイヤ マッピング ファイル。詳細は、「DWG/DXF エクスポートのためのレイヤ」および「DGN エクスポートのためのレベル」を参照してください。
スタイル タイプ
要素タイプ(梁/ブレース/柱) Revit オブジェクト タイプ
開始オフセット

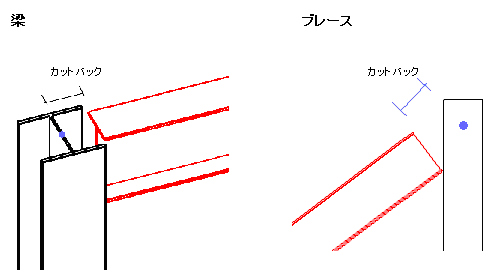

  • 梁/ブレース: 始点のカットバックは Revit により自動的に計算されます
  • 柱: 下部のオフセット
端部オフセット

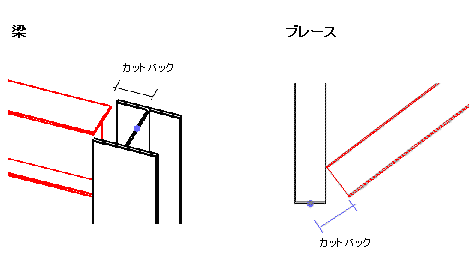

  • 梁/ブレース: 端部のカットバックは Revit により自動的に計算されます
  • 柱: 上部のオフセット
論理長さ
  • 梁/ブレース: 長さ
  • 柱: 適用外
ロール 0 (既定値)
位置合わせ
  • 梁/柱: 上部中心(既定)
  • ブレース: 中央中心(既定)
範囲全体を使用して位置合わせ はい(既定)
始端 X/Y/Z 始端曲線の X/Y/Z 座標
終端 X/Y/Z 終端曲線の X/Y/Z 座標
回転
  • 梁/ブレース: 角度
  • 柱: グローバル座標系での柱の向き
高さ 対応するプロパティなし、AutoCAD Architecture により曲線の X/Y/Z 座標に基づいて計算
追加情報(位置) 対応するプロパティなし
面をトリム 対応するプロパティなし
ハイパーリンク 対応するプロパティなし
メモ 対応するプロパティなし
参照ドキュメント 対応するプロパティなし
重要: AutoCAD Architecture へのエクスポートを初めて行う場合は、次の操作を行う必要があります。

Revit.ini の[書き出し]セクションで、ExportACAObjects キーを追加して、その値を 1 に設定します。

Revit 構造要素を AutoCAD Architecture に書き出すには

  1. Revit で構造要素を作成します。
  2. [書き出し][CAD 形式] (DWG ファイル)をクリックします。
  3. [DWG を書き出す]ダイアログの[書き出しセットアップを選択]で、 (書き出しセットアップを修正)をクリックします。
  4. [DWG/DXF 書き出しセットアップを修正]ダイアログで、[ソリッド]タブをクリックします。
  5. [AutoCAD Architecture オブジェクトと AutoCAD MEP オブジェクトとして書き出し]オプションを選択します。
  6. [優先]で、AutoCAD Architecture オブジェクトまたはジオメトリを選択します。

    書き出す Revit 構造要素が単純な押し出しではない場合、たとえば切欠き、切り欠き部、穴、またはコンクリート結合クリーンアップが原因で変更された形状がある場合、Revit 構造要素と形状が似た AutoCAD Architecture オブジェクトの作成を選択できます。この場合は、AutoCAD Architecture オブジェクトを選択します。

    Revit 構造要素の正確なジオメトリを維持して AutoCAD Architecture マス オブジェクトを作成する場合は、[ジオメトリ]を選択します。

    注: 構造要素ファミリを常にジオメトリとして書き出すように設定できます。ファミリ エディタで構造要素ファミリを開くか作成を開始します。[作成]タブ [プロパティ]パネル (ファミリ カテゴリとパラメータ)をクリックします。[常時ジオメトリとして書き出す]パラメータを選択し、[OK]をクリックします。
  7. 必要に応じて、他のタブでエクスポートオプションを指定し、[OK]をクリックします。
  8. [DWG を書き出す]ダイアログの[書き出し]で、[<セッション ビュー/シート セット>]を選択します。
  9. エクスポートする 3D ビューを選択します。「書き出しのためのビュー/シート セット」を参照してください。
  10. [次へ]をクリックします。
  11. [CAD 形式書き出し]ダイアログで、AutoCAD DWG ファイル(*.dwg)が[ファイル タイプ]に選択されていることを確認します。
  12. [OK]をクリックします。

    選択したビューが DWG ファイルとしてエクスポートされます。

  13. エクスポートされた図面を AutoCAD Architecture で開くには、次の操作を行います。
    • AutoCAD Architecture を開きます。
    • [開く][描画]をクリックし、エクスポートされた DWG ファイルを開きます。

      必要であれば、構造要素を AutoCAD Architecture で修正できます。詳細は、AutoCAD Architecture ヘルプの「構造要素」を参照してください。
