このステップでは、CAD エンティティ グループにボリュームを収集します。CADエンティティ グループでは、CAD モデルに対する直接的設定割り当てが効率的に行えます。このグループは以降のステップで Autodesk® CFD 材料と関連付けます。
ステップ 1: CAD を起動してモデルを開く
次のフォルダから Manifold アセンブリを開きます。
Users¥Public¥Public Documents¥Autodesk¥CFD 2016¥Tutorials¥<cad>¥automation-study
注:
- <cad> は Inventor、SolidWorks、または PTC Creo です。
- Autodesk® CFD Flex を使用している場合、このチュートリアルは、Users¥Public¥Public Documents¥Autodesk¥CFD Flex 2016¥Tutorials¥<cad>¥automation-study にあります。
ステップ 2: CAD エンティティ グループを作成する
[CAD エンティティ グループ]コマンドをクリックします。

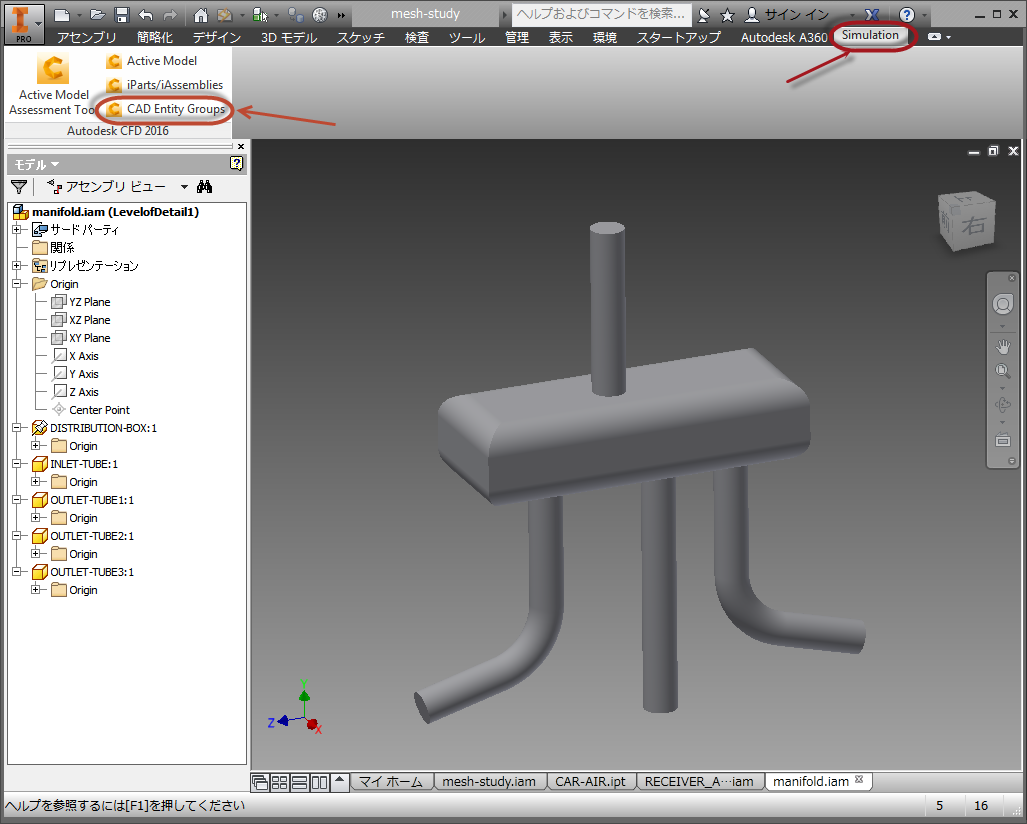

たとえば、Autodesk® Inventor から起動した場合は、[シミュレーション]と[CAD エンティティ グループ]をクリックします。

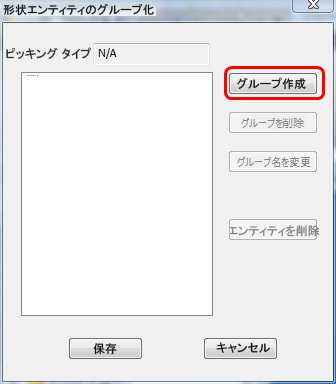

グループ作成をクリックします。

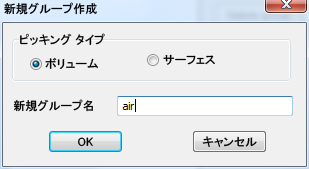

ボリュームを選択します。グループ名として"Air"を入力します。
OKをクリックします。
SolidWorks のみ: [選択フィルタ]ツールバーの[ソリッド ボディのフィルタ]アイコンを選択します。（選択フィルター ツールバーが表示されていない場合にはF5キーを押してください。）

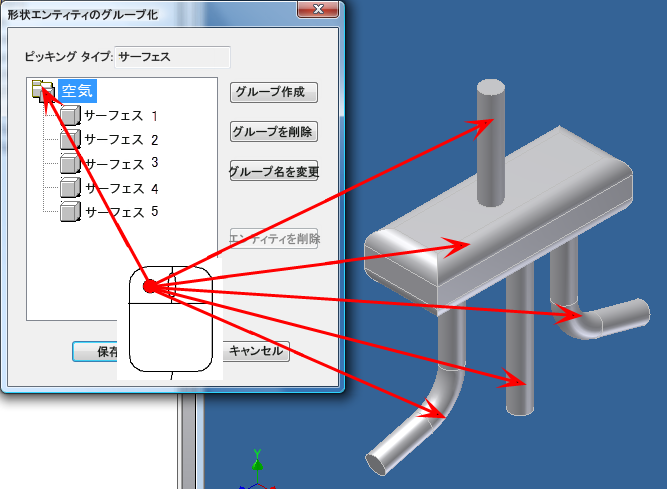

Airグループをクリックし、モデル内の部品を選択します。
保存をクリックします。
注: 部品はすべて同じ材料となるため、それらを同一のグループに配置しました。異なる材料の割り当てられる部品がある場合には、それらろ異なるグループに追加する必要があります。
