카탈로그 검색기에서 새 구성요소를 삽입하여 Inventor 부품을 링크하려면

도면의 카탈로그 검색기에서 삽입된 AutoCAD Electrical 구성요소와 구성요소 트리에서 링크가 끊긴 Inventor 부품을 링크합니다.

1. 프로젝트 탭 프로젝트 도구 패널 관리자를 클릭합니다. 찾기

2. 프로젝트 관리자에서 위치 뷰 탭을 클릭합니다.

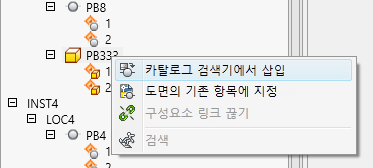

3. 위치 뷰 탭에서 링크가 끊긴 Inventor 부품 을 마우스 오른쪽 버튼으로 클릭하고 카탈로그 검색기에서 삽입 을 선택합니다.



4. 삽입하려는 구성요소의 범주를 선택합니다.

5. 검색 기준을 입력하고 을 클릭합니다.
6. 다음 중 하나를 수행합니다.
   • 카탈로그 값에 연관된 기호 중 하나를 클릭합니다.

   • 삽입할 기호를 선택할 수 있는 아이콘 메뉴 를 클릭하여 엽니다. 이후 삽입을 위해 기호는 카탈로그 값에 자동으로 연관됩니다.
7. 도면에서 삽입점을 지정합니다.
8. 구성요소 삽입/편집 대화상자에서 구성요소에 주석을 답니다. Inventor 부품으로 미리 입력된 데이터 일부를 검토할 수 있습니다.
9. 확인을 클릭합니다.
