도식적인 구성요소 및 와이어에서 정보를 추출하는 보고서를 생성합니다.
찾기명령 입력: AESCHEMATICREPORT

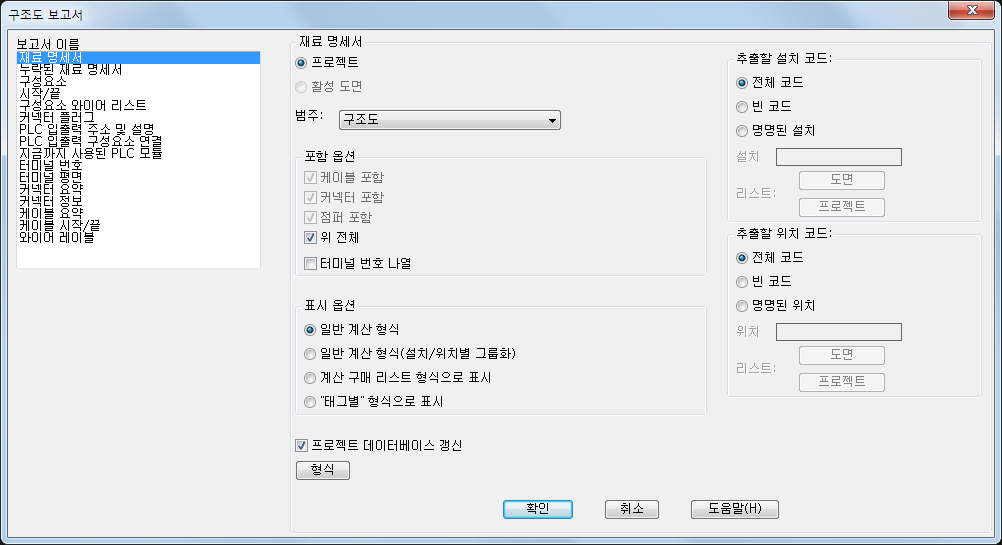

옵션 리스트
다음과 같은 옵션이 표시됩니다.
주: 옵션은 선택한 보고서 이름에 따라 다릅니다.
보고서 이름
실행할 보고서를 지정합니다.
보고서 범위
프로젝트, 활성 도면 또는 선택한 객체 중에서 처리할 대상을 지정합니다. 프로젝트가 선택되면 일부 보고서에서는 처리할 도면을 선택할 수 있는 옵션이 제공됩니다.
범주
기본적으로 보고서에서 도식적인 구성요소가 추출됩니다. 다른 범주를 선택하여 단선, 단선 버스 탭, 유압, 공압, P&ID 또는 사용자 정의 구성요소에 대한 보고서를 실행할 수 있습니다. 이러한 구성요소는 각각 고유 WDTYPE 속성 값으로 식별됩니다.
추출할 설치 코드
설치 값을 기준으로 보고서에 대해 추출되는 정보를 필터링합니다.
- 전체
- 설치 값에 관계없이 모든 구성요소를 추출합니다.
- 공백
- 설치 값이 없는 구성요소만 추출합니다.
- 명명된 설치
- 상자에 입력된 값과 일치하는 설치 값을 갖는 구성요소만 추출합니다. 와일드 카드 문자가 지원됩니다.
- 도면. 활성 도면에 사용되는 값 리스트에서 하나 이상의 설치 값을 선택합니다.
- 프로젝트. 프로젝트 전반에 사용되는 값 리스트에서 하나 이상의 설치 값을 선택합니다.
추출할 위치 코드
위치 값을 기준으로 보고서에 대해 추출되는 정보를 필터링합니다.
- 전체
- 위치 값에 관계없이 모든 구성요소를 추출합니다.
- 공백
- 위치 값이 없는 구성요소만 추출합니다.
- 명명된 위치
- 상자에 입력된 값과 일치하는 위치 값을 갖는 구성요소만 추출합니다. 와일드 카드 문자가 지원됩니다.
- 도면. 활성 도면에 사용되는 값 리스트에서 하나 이상의 위치 값을 선택합니다.
- 프로젝트. 프로젝트 전반에 사용되는 값 리스트에서 하나 이상의 위치 값을 선택합니다.
프로젝트 데이터베이스 갱신
최신 도면 정보로 프로젝트 데이터베이스가 업데이트되도록 지정합니다.
리스트
와이어 연결 테이블이 마지막으로 업데이트된 이후에 변경된 것으로 보이는 도면의 리스트를 표시합니다. 이 리스트를 사용하여 와이어 연결 테이블을 갱신할지 결정합니다.
와이어 연결 테이블 갱신
와이어 연결 테이블이 최신 와이어 정보로 업데이트되도록 지정합니다.
형식
형식(.set) 파일을 선택할 수 있는 대화상자를 엽니다. 포함할 필드, 필드 순서 등을 미리 정의하려면 형식 파일을 사용합니다.
재료 명세서 보고서 전용
포함 옵션
- 케이블 포함
- 보고서에 케이블 정보가 포함되도록 지정합니다.
- 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
- 점퍼 포함
- 보고서에 점퍼 정보가 포함되도록 지정합니다.
- 위 전체
- 보고서에 케이블, 커넥터 및 점퍼 정보가 포함되도록 지정합니다.
- 터미널 번호 나열
- 스트립-ID:터미널 번호 형식으로 각 개별 터미널을 나열합니다. 그렇지 않으면 동일한 스트립의 터미널이 수량과 함께 단일 항목으로 결합됩니다.
표시 옵션
- 일반 계산 형식
- 동일한 카탈로그 정보가 있는 구성요소를 결합하고 계산합니다. 부분조립품 항목 및 여러 카탈로그 값이 주 카탈로그 항목 바로 뒤에 선 항목으로 보고됩니다.
- 일반 계산 형식(설치/위치별 그룹화)
- 동일한 카탈로그, 설치 및 위치 값이 있는 구성요소를 결합하고 계산합니다. 부분조립품 항목 및 여러 카탈로그 값이 주 카탈로그 항목 바로 뒤에 선 항목으로 보고됩니다.
- 계산 구매 리스트 형식으로 표시
- 각 카탈로그 값이 단일 선 항목으로 보고되고 계산됩니다. 부분조립품 항목 및 여러 카탈로그 값이 개별 선 항목으로 보고됩니다.
- 태그별 형식으로 표시
- 지정된 구성요소 태그 또는 터미널 태그의 모든 인스턴스가 단일 선 항목으로 보고됩니다.
구성요소 보고서 전용
옵션
- 구성요소 포함
- 보고서에 도식적인 구성요소 정보가 포함되도록 지정합니다.
- 케이블 표식기 포함
- 보고서에 케이블 정보가 포함되도록 지정합니다.
- 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
- 위의 하위 항목 포함
- 보고서에 하위 기호 정보가 포함되도록 지정합니다.
구성요소 와이어 리스트 보고서 전용
옵션
- 독립 실행형 터미널 포함
- 보고서에 터미널 정보가 포함되도록 지정합니다.
- 플러그-잭 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
