보고서의 형식 파일(.set)을 작성하거나 편집합니다. 형식 파일은 보고서에 포함할 필드, 필드 순서, 테이블 옵션 등을 정의합니다.
찾기명령 입력: AEFORMATFILE

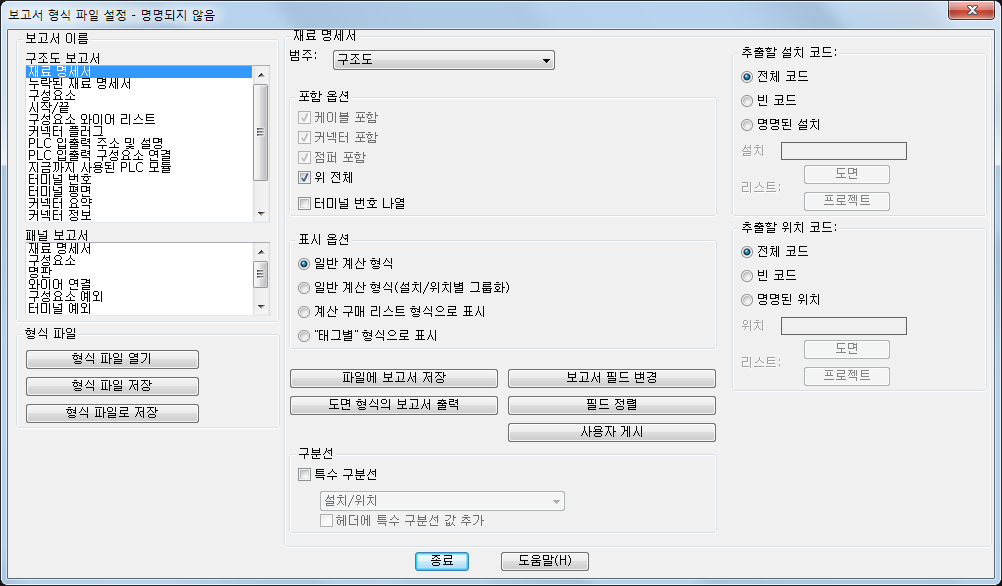

옵션 리스트
다음과 같은 옵션이 표시됩니다.
보고서 이름
실행할 보고서를 지정합니다.
형식 파일
- 형식 파일 열기
- 형식 파일을 검색하여 열고 편집합니다.
- 형식 파일 저장
- 자동 보고서로 단일 보고서 또는 보고서 그룹을 실행할 때 사용할 형식 파일을 저장합니다.
- 형식 파일로 저장
- 형식 파일을 다른 이름으로 저장합니다.
형식 파일의 기본 위치는 ₩Users₩{사용자 이름}₩AppData₩Roaming₩Autodesk₩AutoCAD Electrical {버전}₩{릴리즈}₩{국가 코드}₩Support₩User₩입니다.
범주
기본적으로 보고서에서 도식적인 구성요소가 추출됩니다. 다른 범주를 선택하여 단선, 단선 버스 탭, 유압, 공압, P&ID 또는 사용자 정의 구성요소에 대한 보고서를 실행할 수 있습니다. 이러한 구성요소는 각각 고유 WDTYPE 속성 값으로 식별됩니다.
추출할 설치 코드
설치 값을 기준으로 보고서에 대해 추출되는 정보를 필터링합니다.
- 전체
- 설치 값에 관계없이 모든 구성요소를 추출합니다.
- 공백
- 설치 값이 없는 구성요소만 추출합니다.
- 명명된 설치
- 상자에 입력된 값과 일치하는 설치 값을 갖는 구성요소만 추출합니다. 와일드 카드 문자가 지원됩니다.
- 도면. 활성 도면에 사용되는 값 리스트에서 하나 이상의 설치 값을 선택합니다.
- 프로젝트. 프로젝트 전반에 사용되는 값 리스트에서 하나 이상의 설치 값을 선택합니다.
추출할 위치 코드
위치 값을 기준으로 보고서에 대해 추출되는 정보를 필터링합니다.
- 전체
- 위치 값에 관계없이 모든 구성요소를 추출합니다.
- 공백
- 위치 값이 없는 구성요소만 추출합니다.
- 명명된 위치
- 상자에 입력된 값과 일치하는 위치 값을 갖는 구성요소만 추출합니다. 와일드 카드 문자가 지원됩니다.
- 도면. 활성 도면에 사용되는 값 리스트에서 하나 이상의 위치 값을 선택합니다.
- 프로젝트. 프로젝트 전반에 사용되는 값 리스트에서 하나 이상의 위치 값을 선택합니다.
파일에 보고서 저장
보고서를 파일에 저장할 때 사용되는 설정을 정의할 수 있는 대화상자를 엽니다. 설정은 다음과 같습니다.
- 파일 유형
- 제목 줄, 시간, 날짜, 열 레이블 등을 포함할지 여부
- 보고서에 여러 섹션이 포함된 경우에만 포함된 줄을 첫 번째 섹션에 표시할지 여부
보고서 필드 변경
다음을 수행할 수 있는 대화상자를 엽니다.
- 사용 가능한 필드 리스트에서 선택하여 보고서에 포함할 필드 지정
- 필드 순서 지정
- 필드 레이블 정의
- 필드 자리맞추기 정의
도면 형식의 보고서 출력
보고서를 테이블로 삽입할 때 사용되는 설정을 지정할 수 있는 대화상자를 엽니다. 설정은 다음과 같습니다.
- 테이블 스타일
- 열 폭
- 제목
- 도면층
- 섹션 정의 및 배치
필드 정렬
보고서 데이터를 정렬할 때 사용할 필드를 선택할 수 있는 대화상자를 엽니다.
사용자 게시
보고서가 생성될 때 실행할 사용자 정의 옵션을 지정하는 대화상자를 엽니다.
구분선
- 특수 구분선
- 선택한 값에 따라 보고서를 정렬하고 섹션으로 구분합니다. 드롭다운 리스트에 보고서에 대해 허용된 특수 구분선이 표시됩니다.
- 헤더에 특수 구분선 값 추가
- 페이지 헤더에 특수 구분선 값을 추가합니다. 예를 들어 설치/위치의 특수 구분선을 선택하는 경우 섹션의 설치 및 위치 값이 섹션 헤더에 표시됩니다.
재료 명세서 보고서 전용
포함 옵션
- 케이블 포함
- 보고서에 케이블 정보가 포함되도록 지정합니다.
- 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
- 점퍼 포함
- 보고서에 점퍼 정보가 포함되도록 지정합니다.
- 위 전체
- 보고서에 케이블, 커넥터 및 점퍼 정보가 포함되도록 지정합니다.
- 터미널 번호 나열
- 스트립-ID:터미널 번호 형식으로 각 개별 터미널을 나열합니다. 그렇지 않으면 동일한 스트립의 터미널이 수량과 함께 단일 항목으로 결합됩니다.
표시 옵션
- 일반 계산 형식
- 동일한 카탈로그 정보가 있는 구성요소를 결합하고 계산합니다. 부분조립품 항목 및 여러 카탈로그 값이 주 카탈로그 항목 바로 뒤에 선 항목으로 보고됩니다.
- 일반 계산 형식(설치/위치별 그룹화)
- 동일한 카탈로그, 설치 및 위치 값이 있는 구성요소를 결합하고 계산합니다. 부분조립품 항목 및 여러 카탈로그 값이 주 카탈로그 항목 바로 뒤에 선 항목으로 보고됩니다.
- 계산 구매 리스트 형식으로 표시
- 각 카탈로그 값이 단일 선 항목으로 보고되고 계산됩니다. 부분조립품 항목 및 여러 카탈로그 값이 개별 선 항목으로 보고됩니다.
- 태그별 형식으로 표시
- 지정된 구성요소 태그 또는 터미널 태그의 모든 인스턴스가 단일 선 항목으로 보고됩니다.
누락된 재료 명세서 보고서 전용
옵션
- 구성요소 포함
- 도식적인 구성요소가 포함되도록 지정합니다.
- 케이블 표식기 포함
- 보고서에 케이블 정보가 포함되도록 지정합니다.
- 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
- 터미널 포함
- 보고서에 구조도 터미널 정보가 포함되도록 지정합니다.
도식적인 구성요소 보고서 전용
옵션
- 구성요소 포함
- 보고서에 도식적인 구성요소 정보가 포함되도록 지정합니다.
- 케이블 표식기 포함
- 보고서에 케이블 정보가 포함되도록 지정합니다.
- 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
- 위의 하위 항목 포함
- 보고서에 하위 기호 정보가 포함되도록 지정합니다.
구성요소 와이어 리스트 보고서 전용
옵션
- 독립 실행형 터미널 포함
- 보고서에 터미널 정보가 포함되도록 지정합니다.
- 플러그-잭 커넥터 포함
- 보고서에 커넥터 정보가 포함되도록 지정합니다.
와이어 레이블 보고서 전용
보고서 필터
- 와이어 레이블 표시
- 보고서를 와이어 레이블 형식으로 표시합니다.
- 케이블 레이블 표시
- 보고서를 케이블 레이블 형식으로 표시합니다.
보고서 필드 변경
- 와이어 레이블
- 와이어 레이블의 필드 사이 필드, 필드 순서 및 문자를 정의할 수 있는 대화상자를 엽니다.
- 케이블 레이블
- 케이블 레이블의 필드 사이 필드, 필드 순서 및 문자를 정의할 수 있는 대화상자를 엽니다.
연결당 레이블 수량
와이어 레이블 또는 케이블 레이블 수량을 지정합니다. 와이어 레이블은 와이어 연결마다 생성되며, 케이블 레이블은 각 케이블에 대해 한 번 생성됩니다.
표시할 열 수
레이블을 지정된 열 수로 정렬합니다.
수평/수직 정렬
레이블을 수평 또는 수직으로 열에 정렬합니다.
패널 구성요소 보고서 전용
옵션
- 명판 포함
- 보고서에 명판 정보가 포함되도록 지정합니다.
- 터미널 포함
- 보고서에 터미널 정보가 포함되도록 지정합니다.
다음 값을 가진 구성요소 생략
- 빈 장치 태그 값
- 태그 값이 없는 패널 외곽설정이 제외되도록 지정합니다.
- 빈 제조업체/카탈로그 값
- 지정된 카탈로그가 없는 패널 외곽설정이 제외되도록 지정합니다.
패널 구성요소 및 터미널 예외 보고서 전용
보고서의 조건
- 구조도에 없는 패널 항목
- 관련된 구조도 터미널이 없는 패널 터미널을 나열합니다.
- 패널에 없는 구조도 항목
- 관련된 패널 터미널이 없는 구조도 터미널을 나열합니다.
- 다중 복제
- 중복된 것으로 보이는 패널 터미널을 나열합니다.
- 구조도와 패널 간 불일치
- 터미널의 구조도 표현과 패널 간 데이터 불일치를 나열합니다.
