이 업데이트를 Subscription 고객이 사용할 수 있습니다. 이러한 많은 향상된 기능은 AutoCAD Electrical IdeaStation의 아이디어를 기반으로 합니다.
AutoCAD Electrical 및 Inventor 결합된 재료 명세서 보고서

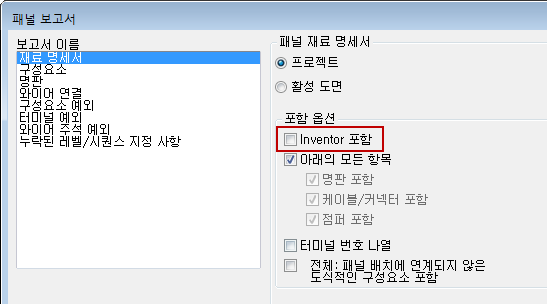

프로젝트가 Inventor 조립품에 전기기계 프로젝트의 일부로 링크된 경우 결합된 재료 명세서 보고서를 생성할 수 있습니다. 패널 재료 명세서 보고서를 생성할 때 이제 Inventor 부품을 포함할 수 있는 옵션을 사용할 수 있습니다.
이 옵션을 사용하면 Inventor 조립품의 모든 전기 부품이 보고서에 포함됩니다. 구성요소가 AutoCAD Electrical, Inventor에 있거나 두 곳에서 모두 링크되고 표시되는 경우 보고서에서 전기기계 열이 표시됩니다.
위치 뷰 탭에서 구성요소 링크
전기기계 프로젝트에서 작업할 때 이제 프로젝트 관리자의 위치 뷰 탭에서 바로 AutoCAD Electrical 구성요소를 Inventor 부품에 링크할 수 있습니다.

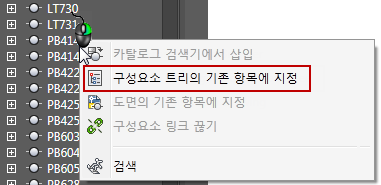

위치 뷰 탭에서 트리의 AutoCAD Electrical 구성요소 또는 Inventor 부품을 마우스 오른쪽 버튼으로 클릭하고 구성요소 트리의 기존 항목에 지정을 클릭합니다.
트리에서 다른 표현을 찾아 선택합니다. 이 예제에서는 AutoCAD Electrical 구성요소로 시작했기 때문에 Inventor 누름 버튼을 선택합니다.

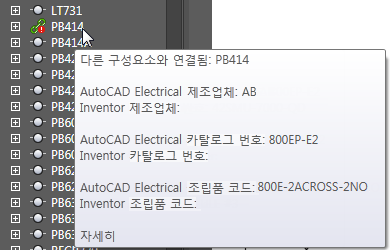

이제 구성요소가 링크되었지만 몇 가지 차이점이 있습니다.

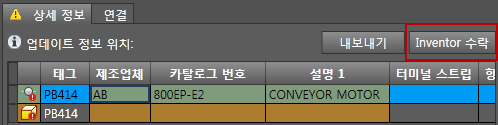

위치 뷰 탭의 상세 정보 창에서 이러한 차이점을 확인할 수 있습니다.
항목 번호 품번기호 업데이트

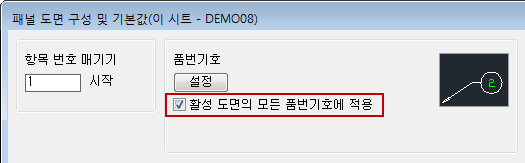

패널 도면 구성에서 도면의 품번기호 설정을 변경하는 경우 이제 활성 도면의 품번기호를 업데이트할 수 있습니다.

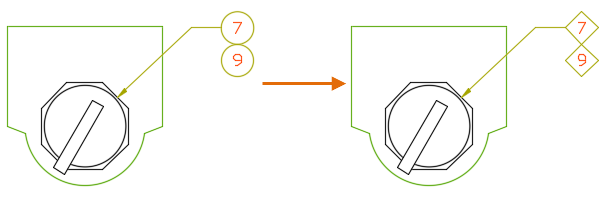

확인을 클릭한 후 활성 도면의 각 품번기호가 품번기호 설정과 일치하도록 업데이트됩니다.
오류 무시 전기 감사

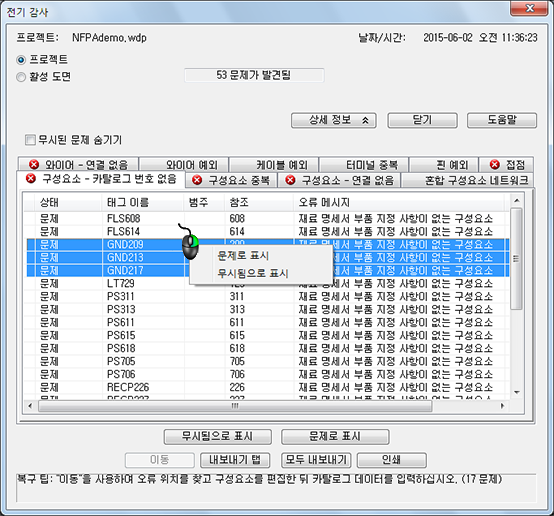

일단 determined 오류가 없습니다 수정해야 합니다 설정할 수 있습니다. 오류 의 상태를 무시합니다.

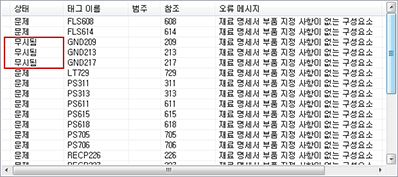

무시할 오류 상태 열에 표시됩니다.

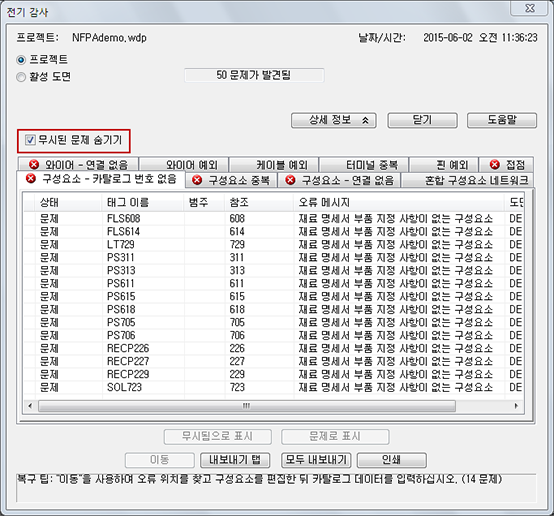

일단 표시됩니다. 오류를 무시할 오류 숨길 수 있습니다.
오류 상태가 기억됩니다 실행할 때마다 감사 및 세션 간에 AutoCAD Electrical.

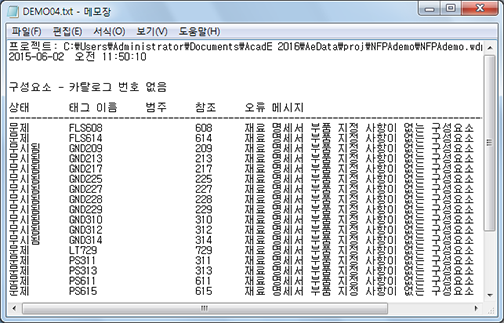

무시할 오류 출력에 포함할 텍스트 파일로 내보낼 때 숨겨져 있더라도 대화상자에 나타납니다. 오류 표시되어 무시됩니다. 이 사실을 상태 열에 표시되는 텍스트 파일입니다.
기타 개선 사항
- 구조도 리스트에서 패널 외곽설정 삽입, 정렬 설정은 때 이제 세션 간에 저장됩니다.

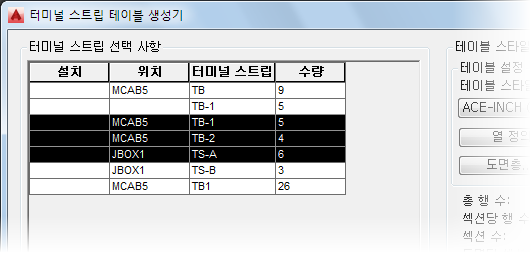

- 이제 터미널 스트립을 정렬 터미널 스트립 테이블 생성기 열 헤더를 클릭하여. 터미널 스트립 생성됩니다 순서로 정렬됩니다.
- 추가 또는 편집할 때 신호 화살표, 관련 소스 및 대상 화살표가 있는 경우에도 이 다른 도면이 자동으로 업데이트됩니다.
