프로젝트 관리자의 위치 뷰 탭

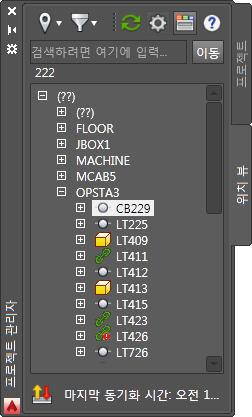

프로젝트 관리자의 새 위치 뷰 탭에서는 활성 프로젝트에 포함된 와이어와 장치의 전체 뷰가 제공됩니다. 설치 및 위치 값을 기준으로 구성요소가 구성됩니다.
위치 뷰 탭을 사용하여 다음을 수행할 수 있습니다.
- 장치 위에 커서를 놓아 카탈로그, 설명 및 정격 정보 보기
- 장치를 확장하여 구성요소 핀 값 보기
- 설치 및 위치 값을 기준으로 리스트 필터링
- 뷰를 갱신하여 프로젝트 전체에 변경 사항 반영
- 검색 문자열을 입력하여 리스트에서 장치 찾기
- 마우스 오른쪽 버튼을 클릭하여 선택된 구성요소 검색

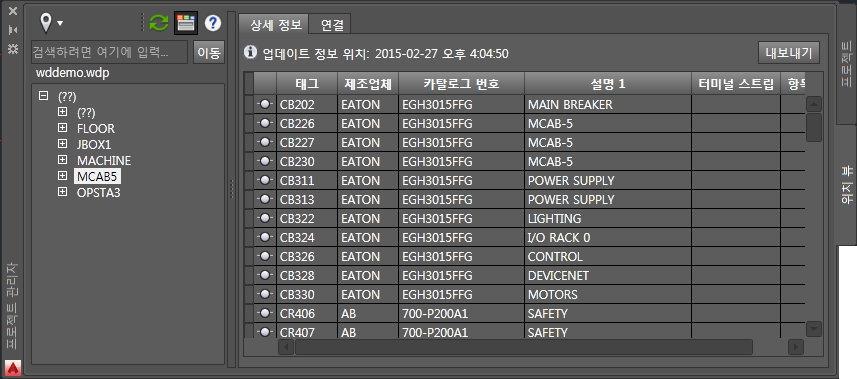

- 상세 정보 창을 표시하여 구성요소 상세 정보를 보고, 연결 창을 표시하여 와이어 시작/끝 정보 보기

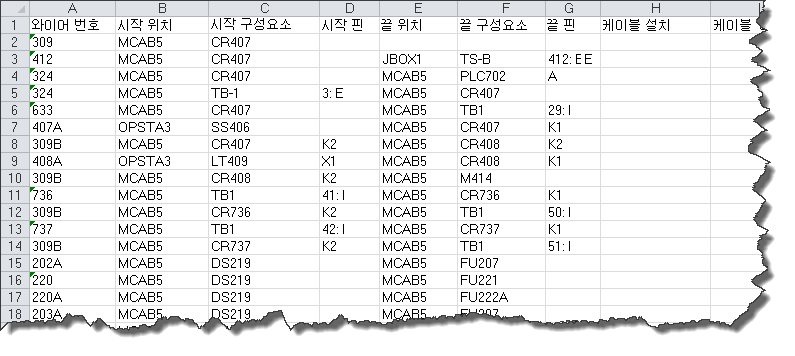

- 상세 정보 또는 연결 창에 표시된 데이터를 .csv 또는 .xls 파일로 내보내기
AutoCAD Electrical 및 Inventor 상호 운용성
이제 AutoCAD Electrical 프로젝트를 Inventor 프로젝트에 링크할 수 있습니다. 찾기
이 링크는 2D 전기 설계와 3D 전기 설계 간에 데이터 교환을 가능하게 해줍니다. 프로젝트가 링크되고 나면 위치 뷰 탭을 사용하여 AutoCAD Electrical 및 Inventor 구성요소와 데이터를 확인합니다.
프로젝트가 링크되면 다음을 수행할 수 있습니다.
- 다음 방법을 사용하여 AutoCAD Electrical의 구성요소와 Inventor의 부품 링크:
- 카탈로그 검색기에서 삽입. Inventor 부품의 카탈로그 정보를 사용하는 카탈로그 색인을 수행합니다. 이때 Inventor 부품에 링크할 기호를 삽입할 수 있습니다.
- 도면의 기존 항목에 링크. 도면에서 기호를 선택하여 Inventor 부품에 링크합니다.

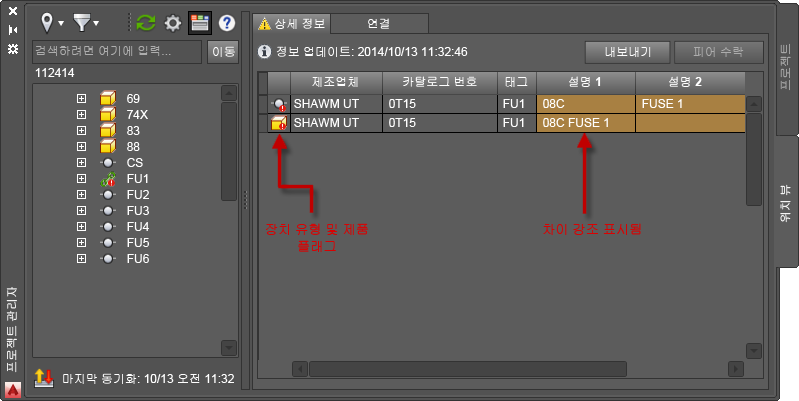

- 장치 태그 옆의 아이콘으로 표시된 것처럼 장치의 링크 상태 보기:
Inventor 구성요소에 링크되지 않은 AutoCAD Electrical 구성요소
AutoCAD Electrical 구성요소에 링크되지 않은 Inventor 구성요소
링크된 AutoCAD Electrical 및 Inventor 구성요소
링크되어 있지만 AutoCAD Electrical 구성요소와 Inventor 구성요소 간에 불일치 있음
Inventor 케이블에 링크되지 않은 AutoCAD Electrical 케이블
AutoCAD Electrical 케이블에 링크되지 않은 Inventor 케이블
링크된 AutoCAD Electrical 및 Inventor 케이블
링크되어 있지만 AutoCAD Electrical 케이블과 Inventor 케이블 간에 불일치 있음
- 링크 상태를 기준으로 뷰 필터링
- Inventor에서 데이터 갱신
- 상세 정보 및 연결 창을 사용하여 링크된 구성요소 간 차이점 보기
- 피어 수락 버튼을 사용하여 링크된 구성요소 간 차이점 조정
이 동일한 기능은 Inventor의 조립품 리본에 있는 새 전기기계 탭에서 사용할 수 있습니다.
기본 와이어 시퀀스

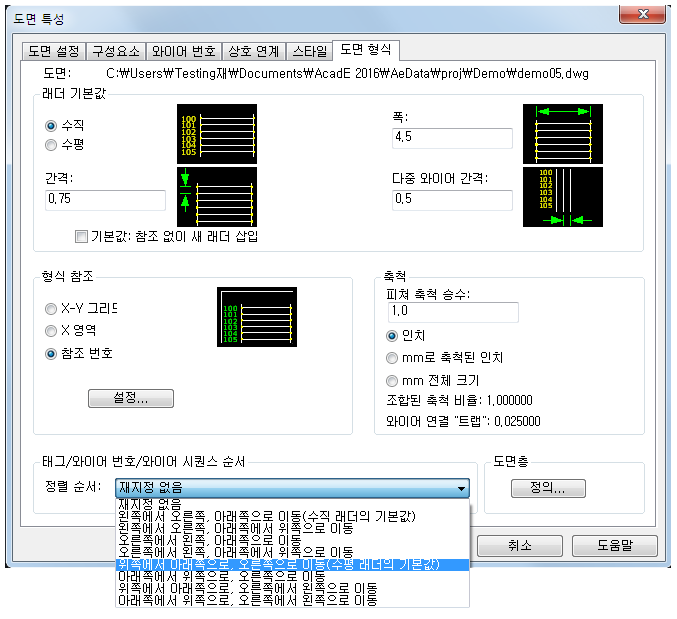

정렬 순서에 대한 도면 및 프로젝트 특성이 이제 와이어 시퀀스와 태그 및 와이어 번호 순서에 적용됩니다. 이 설정은 여러 구성요소가 포함된 와이어 네트워크에 기본 와이어 시퀀싱을 제공합니다.
AutoCAD Electrical은 와이어 연결 시퀀스를 결정할 때 다음 단계를 수행합니다.
- 와이어 시퀀스 편집 명령을 사용하여 정의된 와이어 시퀀스를 확인합니다(터미널 연결에 직접 연결 포함).
- 와이어 네트워크에서 각진 T를 확인합니다.
- 위치가 같은 구성요소가 있는지 확인합니다.
- 정렬 순서 도면 특성을 사용하여 이전 점검에서 확인되지 않은 연결이 있는지 판단합니다.
와이어 번호 속성 지원
와이어 번호 편집/속성 대화상자에서 와이어 번호 속성 W01USER-W10USER를 편집합니다. 이제 이러한 값을 다음 보고서에서 필드로 사용할 수 있습니다.
- 와이어 시작/끝
- 구성요소 와이어 리스트
- 커넥터 플러그
- 터미널 평면
- 케이블 시작/끝
커넥터 삽입
커넥터 삽입 대화상자 설정은 AutoCAD Electrical 세션 전반에서 유지됩니다. 기본 설정을 설정하고 나면 다시 설정할 필요가 없습니다. 미터법 도면과 영국식 도면 각각을 위한 설정 그룹 두 개가 지원됩니다. 활성 도면에 따라 적절한 설정이 자동으로 사용됩니다.
단선 구성요소에 주석 달기

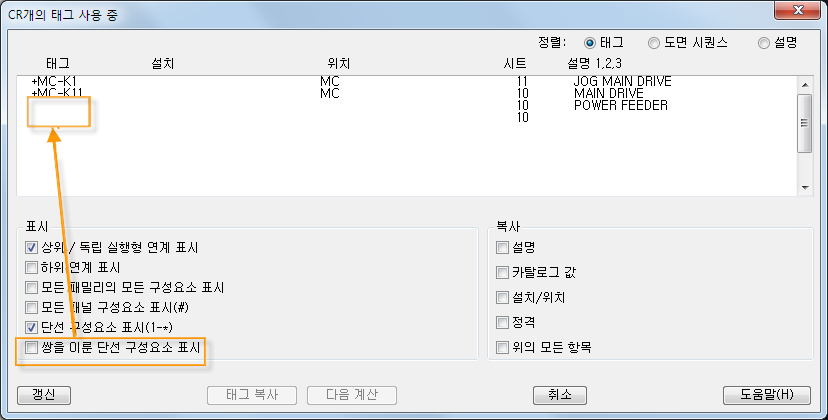

단선 결선도에서 작업할 때 이미 삽입된 도식적인 구성요소 또는 패널 구성요소에 따라 단선 구성요소에 주석을 달려는 경우가 있습니다. 더욱 쉽게 주석을 달 수 있도록, 일치하는 단선 기호가 이미 있는지 여부에 따라 구성요소 리스트를 필터링하는 새 옵션을 사용할 수 있습니다.
도식적인 구성요소 또는 패널 외곽설정에 대해 일치하는 단선 구성요소가 있을 경우 모든 구조도, 패널 및 단선 연계를 포함하려면 이 확인란을 선택합니다.

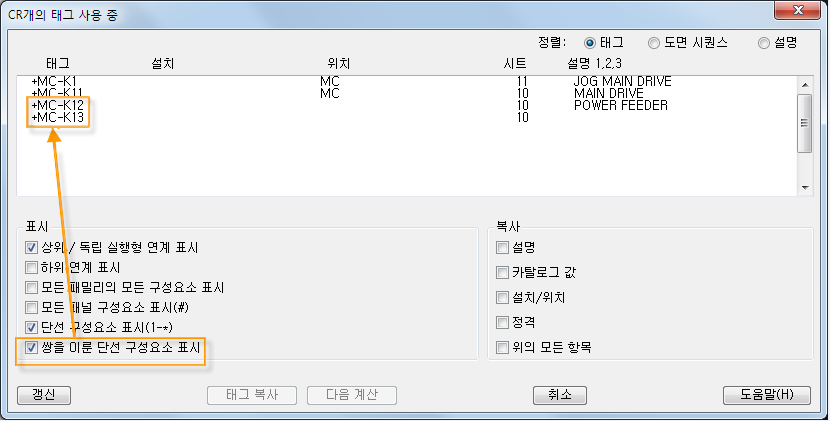

도식적인 구성요소 또는 패널 외곽설정에 대해 일치하는 단선 구성요소가 있을 경우 모든 구조도, 패널 및 단선 연계를 필터링하려면 이 확인란의 선택을 취소합니다. 결과 리스트에는 일치하는 단선 구성요소가 없는 태그만 포함됩니다.
구조도 터미널
다중 삽입 명령을 사용하여 구조도 터미널을 삽입하는 경우 이제 태그스트립, 설치 및 위치 속성 값을 숨기는 옵션이 있습니다.
다중 삽입(아이콘 메뉴)을 사용할 때 첫 번째 터미널이 삽입된 후 옵션을 사용할 수 있습니다. 다중 삽입(마스터 선택)을 사용할 때 첫 번째 터미널을 포함하여 삽입된 각 터미널에 옵션을 사용할 수 있습니다.
기타 개선 사항
- 대시 링크 선으로 상위에 직접 링크된 하위 구성요소가 상위 구성요소의 상호 연계에서 필터링됩니다.
- 패널 구성요소를 편집할 때 필요한 정격 기본값의 버튼이 정격 값 보기/편집 대화상자에 추가되었습니다. 속성에 지정할 값을 선택할 수 있도록 각 버튼을 누르면 정격 기본 파일이 열립니다.
- 커넥터에 주석을 상세히 달 수 있도록 파라메트릭 커넥터를 삽입할 때 구성요소 삽입/편집 대화상자가 열립니다.
- 동일한 도면에서 여러 사본을 작성하기 위해 회로 복사 명령이 기본적으로 여러 삽입점을 선택하도록 지정되었습니다.
- 대시 링크 선으로 회로 내에서 구성요소를 링크하도록 새 회로 빌더 API를 사용할 수 있습니다.
- 이제 스프레드시트로 내보내기가 내보내기를 수행하기 전에 데이터베이스를 자동으로 갱신합니다. 주: 이 기능은 AutoCAD Electrical IdeaStation에서 나온 아이디어입니다.
- 터미널 스트립 편집기의 새 확인란을 통해 내부 및 외부 장치 지정 사항을 저장할 수 있습니다.
