Auxiliary Link

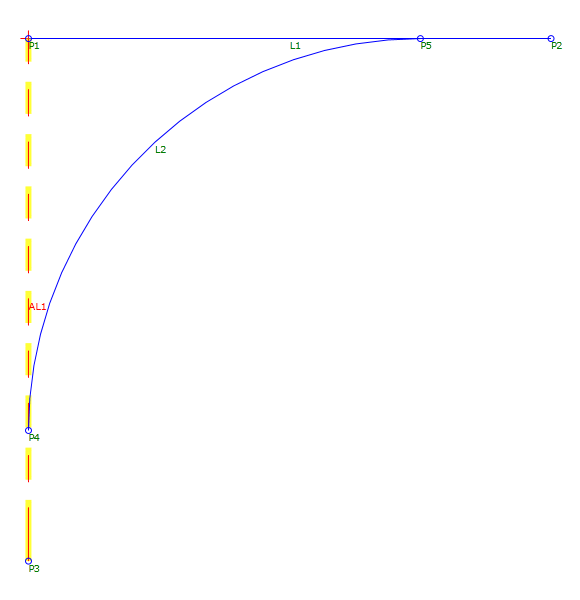

두 개의 연속되거나 연속되지 않은 점을 직선으로 연결합니다. 보조 링크는 횡단구성요소 지오메트리의 일부가 아니지만, 이 보조 링크에서 다른 지오메트리를 작성할 수 있습니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Link | |
| Link Number | 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다. |
| ApplyAOR |
링크에 편경사 또는 캔트 적용 여부를 지정합니다. 주: ApplyAOR 확인란은 Subassembly Composer에서 횡단구성요소를 미리 보는 방법과 횡단구성요소가 Autodesk Subassembly Composer에서 사용될 때 이것의 동작 방식에 영향을 줍니다. 편경사 탭 또는 캔트 탭을 사용하여 미리보기 패널에서 횡단구성요소에 대한 편경사 또는 캔트 효과를 미리 보기 위한 값을 정의할 수 있습니다. 입력/출력 매개변수 탭을 사용하여 횡단구성요소를 가져올 때 Autodesk Subassembly Composer에 가져오는 매개변수를 추가할 수 있습니다.
|
| Position | |
| Start Point | 링크가 시작하는 점을 지정합니다. |
| End Point | 링크가 끝나는 점을 지정합니다. |
| Miscellaneous | |
| Comment | 링크에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
