요소 만들기에서 요소를 모델링하려면

이 절차를 사용하면 추가하려는 새 요소를 모델링할 수 있습니다. 요소를 모델링하려면 먼저 모형의 지오메트리를 작성할 작업 평면을 정의해야 합니다. 그런 다음 종단을 작성하고 표현식을 적용하여 요소의 쉐이프와 기본 크기를 정의할 수 있습니다. 모형의 왜곡을 방지하려면 요소의 전체 크기에 더 많은 영향을 미치는 보다 큰 피쳐로 시작한 다음 더 작은 피쳐를 추가합니다.

  1. 새 원통 구조물을 작성하려면 요소 브라우저에서 XY 평면을 마우스 오른쪽 버튼으로 클릭하고 종단 추가원형을 클릭합니다.

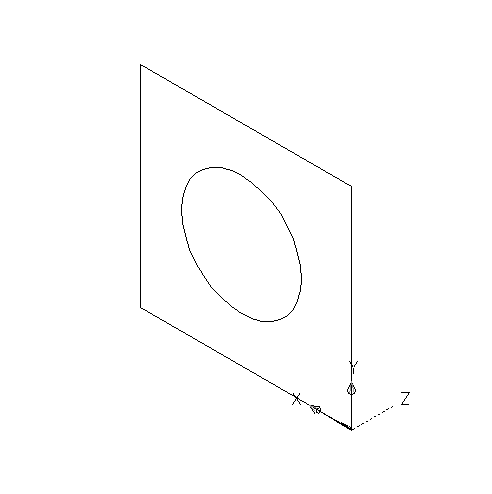

  2. 모델링 영역에서 중심점을 선택하고 두 번째 점을 지정하거나 값(예: 12)을 입력하여 원통형 쉐이프 반지름을 정의합니다.

    원형 종단이 작성되고 요소 브라우저의 XY 평면에 추가됩니다.

  3. 다음 단계에서는 모형 치수를 요소에 추가합니다. 요소 만들기에서 모형 치수를 추가하려면을 계속합니다.

일부 쉐이프의 경우 구속조건 또는 돌출 표현식을 추가할 수도 있습니다.
