냉각 라인 만들기

이 작업에서는 냉각 회로 마법사를 사용하여 단순 냉각관을 만듭니다.

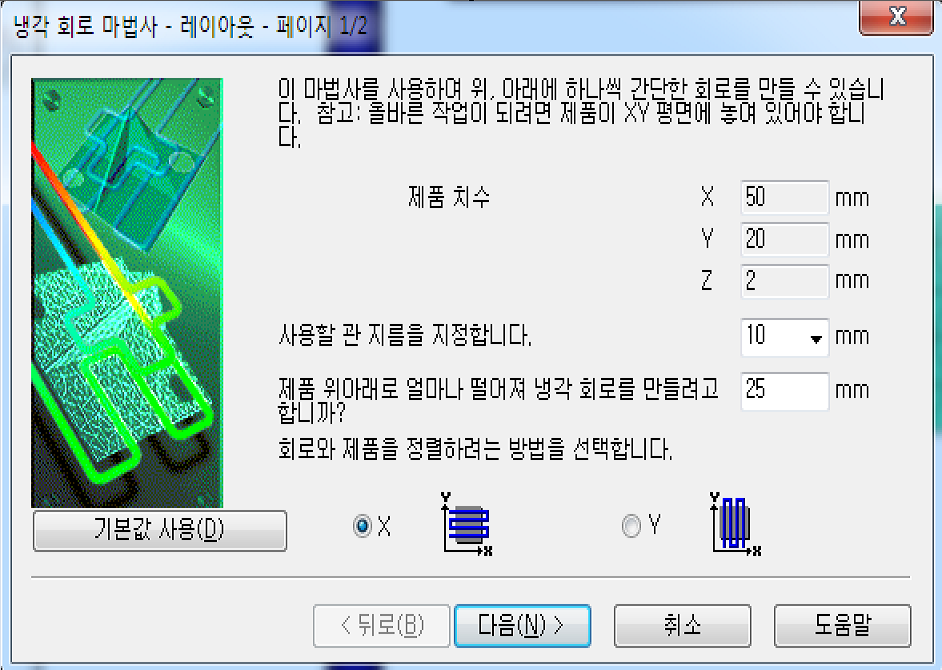

1. (지오메트리 탭 > 만들기 패널 > 냉각 회로)을 클릭합니다.

2. 냉각관 지름으로 10mm를 선택합니다.

3. 제품의 위아래 거리로 25mm를 입력합니다.

4. 정렬 방향으로 X를 선택한 후 다음을 클릭합니다.

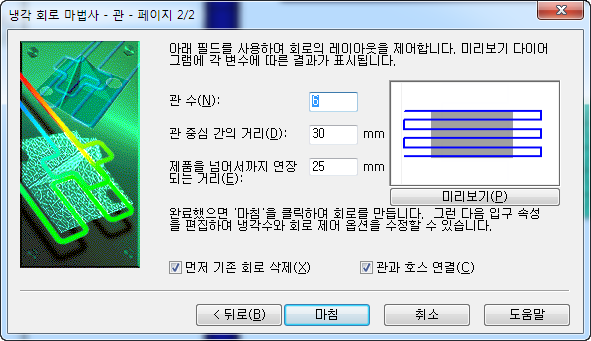

5. 냉각관의 수로 6mm를 입력합니다.

6. 냉각관 중심 간의 거리로 35mm를 입력합니다.

7. 제품을 초과하는 거리로 100mm를 입력합니다.

8. 관과 호스 연결을 클릭합니다.

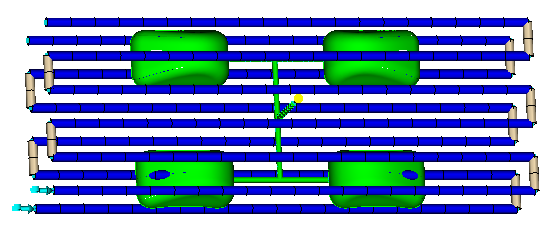

9. 미리보기를 클릭하여 레이아웃을 확인합니다.



10. 마침을 클릭하십시오.
