금형 경계면 만들기

이 작업에서는 금형 면 마법사를 사용하여 금형 경계를 생성합니다.

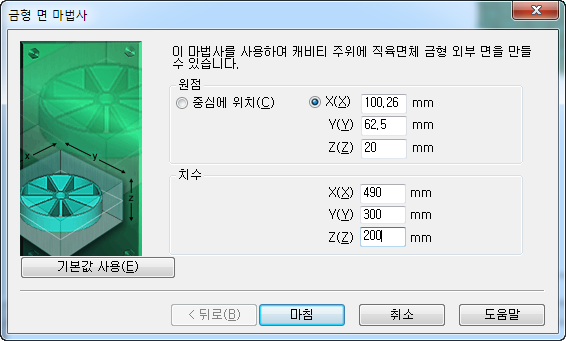

1. (지오메트리 탭 > 패널 만들기 > 금형 면)을 클릭합니다.

2. 원점에 대해 다음과 같이 입력합니다.

   • X = 100.26mm

   • Y = 62.5mm

   • Z = 20mm

3. 치수에 대해 다음과 같이 입력합니다.

   • X = 490mm

   • Y = 300mm

   • Z = 200mm
