러너 시스템 만들기

이 작업에서는 러너 시스템 마법사를 사용하여 기하학적으로 균형 조정된 러너 시스템을 만들 수 있습니다.

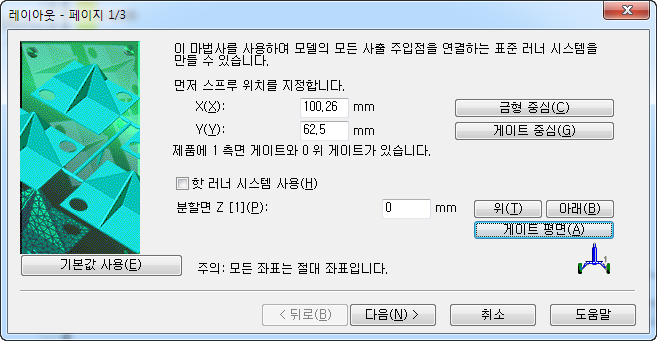

1. (지오메트리 탭 > 만들기 패널 > 러너 시스템)을 클릭합니다.



2. 게이트 중심을 클릭합니다.

3. 게이트 평면을 클릭한 후 다음을 클릭합니다.

4. 오리피스로 5.5mm를 입력합니다.

5. 모떼기 각으로 1.5를 입력합니다.

6. 길이로 80mm를 입력합니다.

7. 러너 지름으로 6mm를 입력한 후 다음을 클릭합니다.

8. 오리피스로 2mm를 입력합니다.

9. 모떼기 각으로 0을 입력합니다.

10. 길이로 1mm를 입력한 후 마침을 클릭합니다.

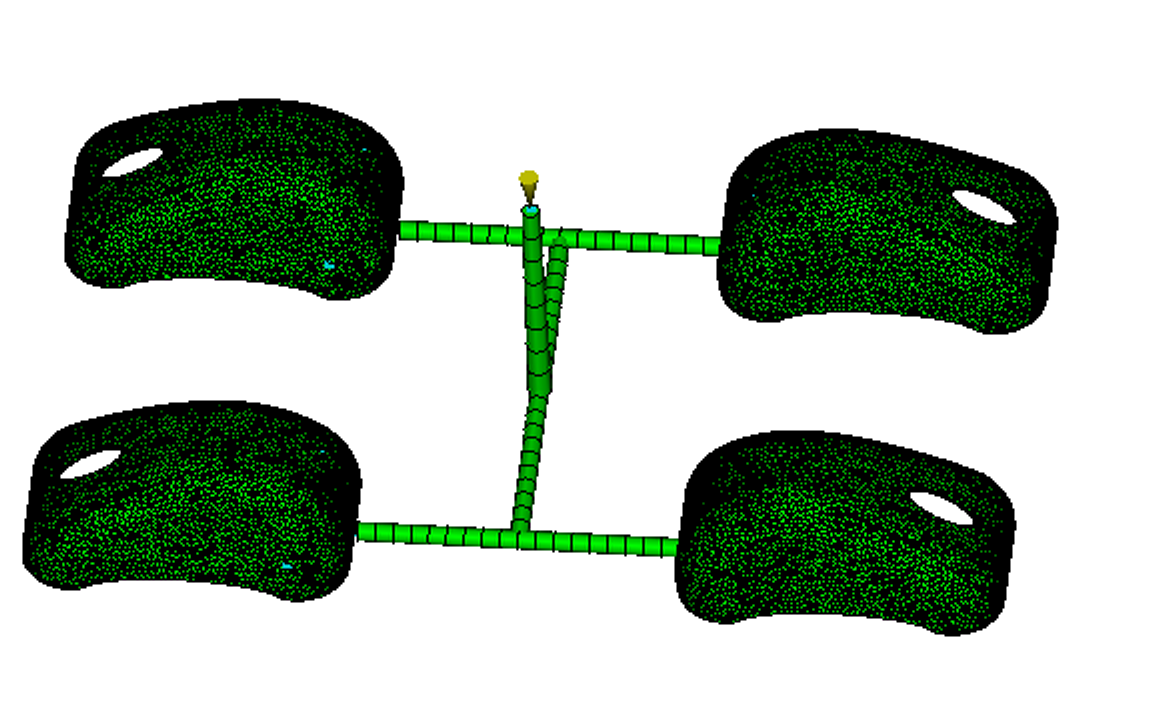

    스터디는 다음 그림처럼 보입니다.



11. 그림과 같이 게이트 중 하나를 확대합니다.



12. 시너지 창의 오른쪽에 있는 탐색 막대에서 선택 도구를 활성화합니다.



13. 그림과 같이 게이트에서 요소 하나를 선택합니다.



14. 지오메트리 > 속성 > 편집을 클릭합니다.

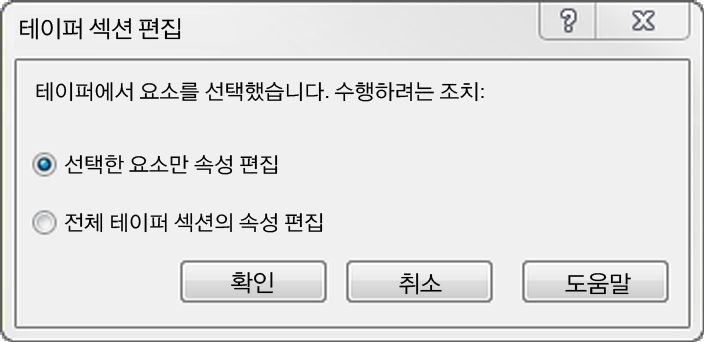

15. 선택한 요소만 속성 편집을 선택한 다음 확인을 클릭합니다.



16. 단면을 직사각형으로 설정합니다.

17. 형상을 비 테이퍼로 설정합니다.

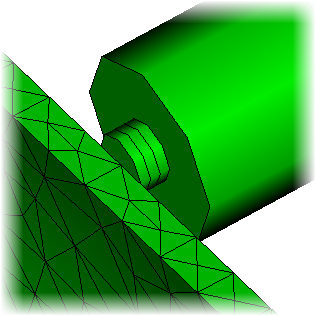

18. 치수 편집을 클릭하고 너비를 2mm로, 높이를 1mm로 설정한 후 확인을 두 번 클릭합니다. 게이트의 형상은 다음 그림처럼 보입니다.



19. 모델을 저장하십시오.
