금형 메쉬

이 작업에서는 삼각형으로 먼저 금형을 메쉬한 다음, 4면체로 메쉬합니다.

1. 모든 레이어가 선택되어 있는지 확인하십시오.

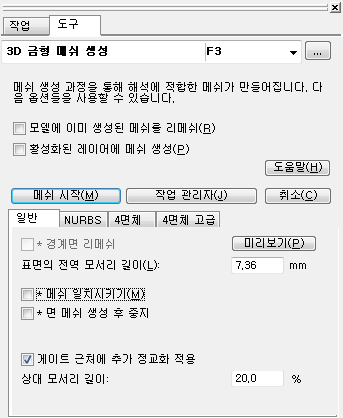

2. (메쉬 탭 > 메쉬 패널 > 3D 금형 메쉬)을 클릭합니다.

3. 외부 금형 면 모서리 길이로 16mm를 입력합니다.

4. 내부 금형 면 모서리 길이로 4mm를 입력합니다.

5. 실린더 둘레의 목표 절점 수로 12를 입력합니다.

6. 메쉬 시작을 클릭하십시오.

   메쉬 작업은 몇 분 정도 걸립니다.



7. 메쉬 작업이 완료되면 금형 외부 삼각형 레이어를 선택 취소합니다.

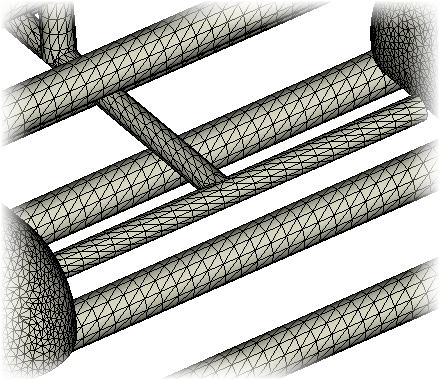

8. 메쉬가 냉각 라인과 제품을 덮는지 조사합니다.

9. (메쉬 탭 > 메쉬 패널 > 3D 금형 메쉬)을 클릭합니다.

10. 메쉬 시작을 클릭하십시오.

    메쉬 작업은 몇 분 정도 걸립니다.

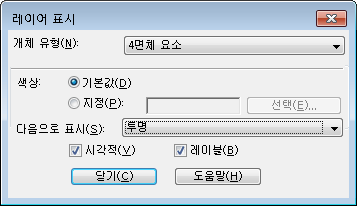

11. 금형 4면체 레이어를 마우스 오른쪽 버튼으로 클릭하고 표시를 선택합니다.

12. 다음으로 표시를 투명으로 설정한 다음 닫기를 클릭합니다.



13. 스터디를 저장합니다.
