회로 결과 검토

이 작업에서는 네 가지 회로 결과를 분석합니다.

1. 제품과 냉각관 레이어만 선택되었는지 확인합니다. 다른 레이어는 모두 선택 취소되어야 합니다.

2. 필요에 따라 회전, 이동 및 확대/축소하여 표시되는 회로 결과를 확인하십시오.

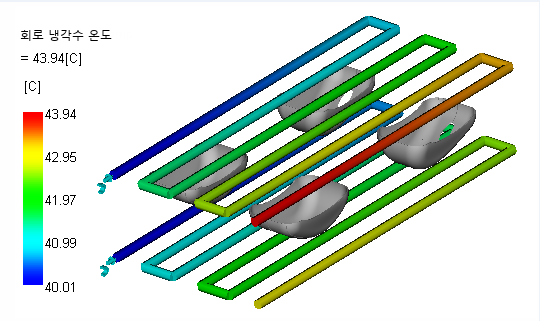

3. 스터디 작업 목록에서 회로 냉각수 온도 결과를 클릭합니다.

   온도 증가가 2~3°C를 넘는 경우 문제가 됩니다. 코어는 지침보다 약간 높습니다.



4. 회로 레이놀즈 수 결과를 클릭합니다.

   결과는 정확하게 10,000 레이놀즈 수가 되며, 이는 이 값이 유량 계산에 대한 입력으로 사용되었기 때문입니다.

5. 회로 유량 결과를 클릭합니다.

   10,000 레이놀즈 수를 얻는 데 필요한 유량은 3l/min가 약간 넘습니다. 이 유량은 높지 않으므로 금형에서 유량을 제한하지 않을 것입니다.

6. 회로 금속 온도 결과를 클릭합니다. 회로 금속 온도는 냉각수 입구 온도보다 5°C 높은 것이 최상이며 이변의 경우 40°C입니다. 회로 냉각수 온도와 회로 금속 온도 모두 문제가 있음을 나타냅니다.



이러한 문제의 개선 방법:

• 냉각수 유량 증가
• 회로당 냉각관 증가
• 더 긴 사이클 타임
