건물 요소를 사용하여 에너지 해석 수행

모델을 구성하는 건물 요소에 기반한 에너지 해석을 수행합니다.

주: Autodesk® Subscription 혜택으로 제공됩니다.

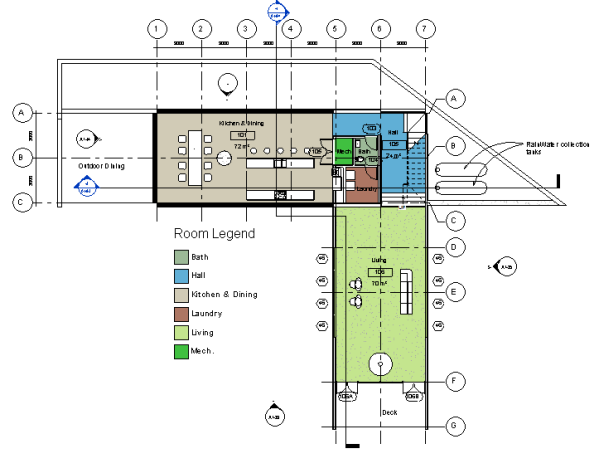

  1. Revit 건물 모델을 작성합니다.
  2. 에너지 설정을 수정합니다.
    1. 에너지 해석 패널 (에너지 설정)의 해석 탭을 클릭합니다.
    2. 기본 에너지 설정을 정의합니다. (에너지 설정 대화상자: 공통을 참고하십시오.)
      • 건물 유형 건물에 지정된 점유 유형을 검토하고 필요하면 수정합니다.
      • 지면도 값이 모델의 지면 레벨을 나타내는지 확인합니다. 시뮬레이션하는 동안 지면도 레벨 아래의 바닥을 지하 바닥으로 간주합니다.
      • 위치 프로젝트에 지정한 지리적 위치 및 기상 관측소를 검토하고 필요하면 수정합니다.
    3. 건물 요소를 에너지 시뮬레이션의 기준으로 설정합니다. 에너지 모델 아래에서 해석 모드를 건물 요소 사용으로 설정합니다.
    4. 선택적 에너지 설정을 정의합니다.
      • 카테고리 내보내기 룸(기본값) 또는 공간을 선택하여 에너지 해석을 위해 재료 열 특성이 정의되는 방식을 결정합니다. 자세한 내용은 에너지 해석을 위한 룸 및 공간 정보를 참고하십시오.
      • 열 특성 포함 카테고리 내보내기가 룸으로 설정되면 이 매개변수가 해석에 사용될 재료 열 특성을 결정합니다. 자세한 내용은 에너지 해석을 위한 룸 및 공간 정보를 참고하십시오.
      • 해석 공간 해상도 해석 공간의 기본 해상도가 일부 Revit 모델에 적합하지 않을 수 있으므로 이 설정을 반복적으로 조정해야 할 경우가 있습니다. 시뮬레이션을 실행 중인 경우 모델이 너무 크다는 메시지가 표시되면 이 설정을 늘리십시오.
      • 해석 표면 해상도 해석 표면의 기본 해상도가 일부 Revit 모델에 적합하지 않을 수 있으므로 이 설정을 반복적으로 조정해야 할 경우가 있습니다. 시뮬레이션을 실행 중인 경우 모델이 너무 크다는 메시지가 표시되면 이 설정을 늘리십시오.
      • 개념 시공 건물 요소 레이어 재료에 포함된 열 특성을 사용하지 않을 경우 표면 하위카테고리에 지정된 기본 개념 시공을 검토하고 필요한 경우 수정합니다.
      • 에너지 모델 - 건물 서비스 건물 운영 일람표, HVAC 시스템 및 실외 공기 정보를 검토하고 필요한 경우 해당 값을 수정합니다.
    5. 확인을 클릭합니다.
  3. (선택사항) 에너지 시뮬레이션을 제출하기 전에 에너지 모델을 작성하고 보려면 에너지 해석 패널 (에너지 모델 작성)의 해석 탭을 클릭합니다.
    주: Revit 모델을 변경하는 경우 에너지 모델을 삭제하고 재작성하여 변경사항을 반영합니다.
  4. Autodesk® A360에 로그인합니다.

    로그인 Autodesk® A360에 로그인을 클릭합니다. Autodesk ID 및 암호를 입력합니다.

  5. 에너지 해석 패널 (에너지 시뮬레이션 실행)의 해석 탭을 클릭합니다.
  6. 필요한 경우 대화상자에서 에너지 해석 모델 작성을 선택하고 시뮬레이션 실행을 계속합니다.

    소프트웨어에서 에너지 해석 모델 형상을 탐지합니다. 모델의 크기 및 복잡성에 따라 이 작업에 시간이 오래 걸릴 수 있습니다.

    소프트웨어에서는 최소한 모델이 하나의 바닥, 벽, 지붕을 포함하며 알려진 지리적 위치를 가진 적절히 닫힌 쉘로 구성되어 있는지 확인합니다. 성공적인 에너지 해석을 위해 추가로 고려해야 할 모델 요구사항이 있습니다.

  7. 에너지 해석 모델이 생성되면 메시지가 표시됩니다. 확인을 클릭하여 에너지 시뮬레이션을 계속합니다.

  8. 에너지 시뮬레이션 실행 대화상자에서 실행 이름으로 해석 이름을 지정합니다.

  9. Green Building Studio 프로젝트에서 다음 작업을 수행합니다.
    • 에너지 시뮬레이션을 처음 실행 중이거나 Revit 모델에 대한 에너지 설정(건물 유형 또는 위치 포함)을 변경한 경우 새로 작성을 선택합니다.

      이 옵션을 선택하면 에너지 시뮬레이션에 최신 Revit 설정이 사용됩니다.

    • 이 모델에 대한 마지막 에너지 시뮬레이션 이후 에너지 설정을 변경하지 않았거나 미리 정의된 설정으로 이 시뮬레이션에 대해 사용할 GBS 프로젝트를 작성한 경우 기존 프로젝트 사용을 선택하고 사용할 GBS 프로젝트를 지정합니다.

      기존 GBS 프로젝트의 설정을 지정하면 건물 유형 및 위치를 포함하여 Revit 모델의 모든 에너지 설정 변경 사항이 재지정됩니다.

    자세한 내용은 에너지 해석을 위한 GBS 프로젝트 지정을 참고하십시오.

  10. (선택사항) Green Building Studio를 사용하여 추가할 수 있는 유틸리티 청구 데이터 및 날씨 기간 데이터 세트를 지정하려면 옵션 탭을 클릭합니다.

    자세한 정보는 유틸리티 청구 데이터 추가를 참고하십시오.

  11. 계속을 클릭하여 시뮬레이션을 실행합니다.

    이런 오류 상태가 없으면 gbXML 파일이 작성되어 시뮬레이션을 위해 전송됩니다. 서버가 시뮬레이션 결과를 Revit에 반환하고 결과 및 비교 대화상자에 결과가 표시됩니다.

  12. 시뮬레이션이 완료되면 경고가 표시됩니다. 결과를 보려면 경고에서 해석 이름을 클릭합니다.

    또는 에너지 해석 패널에서 (결과 및 비교)를 클릭하고 프로젝트 트리에서 해석을 선택합니다.

  13. 결과 및 비교 창에서 해석 결과를 확인합니다.
  14. (선택사항) 에너지 해석 모델을 상세화하려면 필요에 따라, 건물 모델과 에너지 설정을 수정하고 에너지 모델을 삭제 및 작성하며 수정한 모델에서 해석을 실행합니다.

    결과를 비교하려면 여러 해석 결과를 선택하고 도구막대에서 비교를 클릭합니다.

     
  15. (선택사항) Green Building Studio에서 결과를 열거나 다른 응용프로그램에서 사용하도록 결과를 내보냅니다.
