Revit에서 사용할 에너지 해석 모델을 조사하는 대체 방법으로, Autodesk Design Review를 사용하여 해당 모델의 시각화를 볼 수 있습니다.
이 절차를 수행하기 전에 다음을 수행합니다.
- Design Review가 로컬 컴퓨터에 아직 설치되지 않은 경우 설치하십시오. 소프트웨어는 www.autodesk.co.kr에서 무료로 다운로드할 수 있습니다.
- 개념 설계 및/또는 건물 요소에 대한 에너지 해석을 생성합니다.
Design Review에서 에너지 해석 모델을 보려면
- 해석 탭
에너지 해석 패널
(결과 및 비교)를 클릭합니다. - 결과 및 비교 대화상자에서 원하는 에너지 해석을 선택합니다.
- 열기Design Review를 클릭합니다.
Design Review가 열리고 해석에 사용된 3D 에너지 해석 모델을 표시합니다 이것은 정의된 표면 및 공간을 표시합니다.

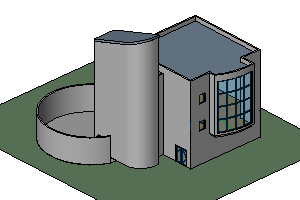

| Revit의 건물 모델 | Design Review의 에너지 해석 모델 |
|---|---|
|
|
Design Review에서 다음 작업을 수행할 수 있습니다.
- ViewCube 및 캔버스 도구막대의 도구를 사용하여 모델을 조작하여 불규칙성을 검사합니다.
- 모델 팔레트를 사용하여 표면 및 공간 리스트를 확장하고 리스트의 객체를 클릭하여 캔버스에서 하이라이트합니다. 그런 다음 객체 특성 팔레트에서 객체의 특성을 봅니다.
- Design Review를 사용하는 방법에 대한 자세한 내용을 보려면 도움말 버튼을 클릭하거나 F1 키를 누르십시오.
