구조 프레임 요소의 방향을 반전시킵니다.
프레임 요소를 배치할 때, 시작/끝 방향은 그리기 순서로 결정됩니다. 첫 번째 클릭은 시작이고, 두 번째 클릭은 끝입니다. 연결, 고정 및 태그와 같은 기타 워크플로우를 설정할 때 프레임 요소의 시작과 끝을 이해해야 합니다.
비대칭 요소는 모델링하는 동안 이 방향의 중요성을 보여줄 수 있습니다. 단일 절단 끝이 있는 다음 프리캐스트 보를 고려하십시오.

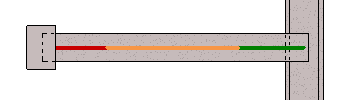

평면뷰에 기둥과 지지 프리캐스트 I 보 사이를 스케치할 때 배치는 처음에 올바르게 나타납니다. 해석 모델이 노출되어 시작(녹색)과 끝(빨간색)을 나타냈습니다.

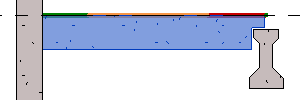

입면뷰에서 볼 때는 그렇지 않습니다.
이것을 조정하려면 구조 프레임 끝 반전 도구를 사용하십시오. 보를 선택하고 요소를 마우스 오른쪽 버튼으로 클릭하고 구조 프레임 끝 반전을 선택합니다.

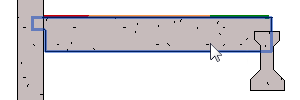

보의 방향이 반전됩니다. 시작 및 끝 매개변수에 대한 형상 속성이 요소 위치를 유지하기 위해 스왑합니다. 요소의 모양 핸들을 사용하여 필요한 유한 형상을 조정할 수 있습니다.
