Połączenie pomocnicze
Połącz dwa kolejne lub nie kolejne punkty za pomocą linii prostej. Połączenie pomocnicze nie jest częścią geometrii podzespołu, ale można utworzyć z niego inną geometrię.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| ZastosujAOR |
Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa. Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
|
| Położenie | |
| Punkt początkowy | Określa punkt, w którym zaczyna się łącze. |
| Punkt końcowy | Określa punkt, w którym kończy się łącze. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łącza. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Połączenie pomocnicze — przykład.pkt

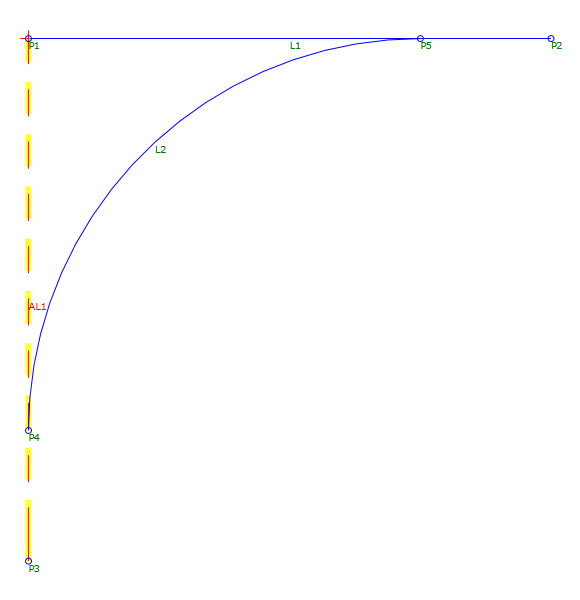

Na przykład, łącze L1 jest rysowane automatycznie między punktami P1 i P2. Łącze L2 stanowi łuk zaokrąglenia, który należy narysować między dwoma połączeniami. AL1 nie występuje w końcowym podzespole, ale jest ręcznie narysowane między punktami P1, P3, tak aby L2 mogło użyć jej geometrii.
