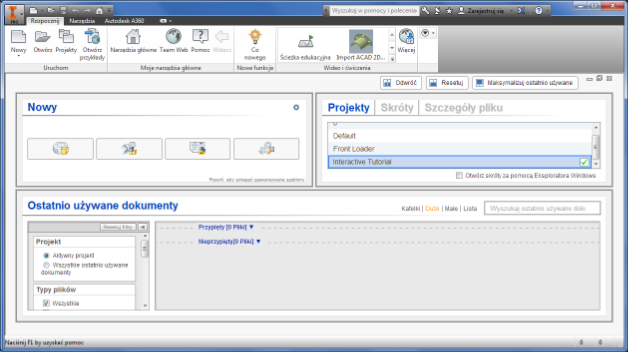

dodać lub usunąć wyświetlane typy plików.
Niektóre serwery proxy wymagają uwierzytelnienia przed udostępnieniem Internetu. Jeśli wymagane jest przeprowadzenie uwierzytelnienia, zostanie wyświetlone nowe okno dialogowe, które umożliwia podanie nazwy użytkownika i hasła.

Biblioteki Content Center zostały zaktualizowane, aby uwzględniać najnowsze standardy branżowe.
Można teraz ustawić maksymalną długość stali konstrukcyjnej na 50 m w przypadku wszystkich bibliotek. To ustawienie nie jest już ograniczone do standardu ANSI.
Aby uzyskać szczegółowe informacje na temat zmian w bibliotekach Content Center Kliknij tutaj.
Następujące okna dialogowe zawierają nowe elementy:
Okna dialogowe o zmiennych rozmiarach: Rozmiar poniższych okien dialogowych można teraz zmieniać; jest on zachowywany w trakcie sesji.

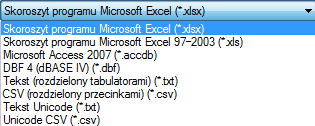

Nowa lista dopuszczalnych formatów eksportu globalnego zestawienia komponentów (BOM), list części i tabelek zmian jest teraz dostępna w menu rozwijanym.

Eksport do formatów programu Access, DBF, tekstowego, CSV i Unicode wymaga zainstalowania na komputerze programu Aparat bazy danych programu Microsoft Access, który stanowi część instalacji pakietu Microsoft Office. W przypadku 64-bitowej wersji programu Inventor należy zainstalować 64-bitową wersję pakietu Microsoft Office w celu wyeksportowania tych plików. Jeśli 64-bitowa wersja pakietu Microsoft Office nie zostanie zainstalowana, będzie wyświetlany następujący komunikat o błędzie:
Inventor 2016 obsługuje teraz 64-bitowe wersje systemów operacyjnych Windows 7, Windows 8 i Windows 8.1. Program Inventor LT obsługuje także 32-bitową wersję systemu Windows 7.
Wszystkie produkty Inventor, z wyjątkiem programu Inventor LT, nie zapewniają już obsługi systemów operacyjnych w wersji 32-bitowej.

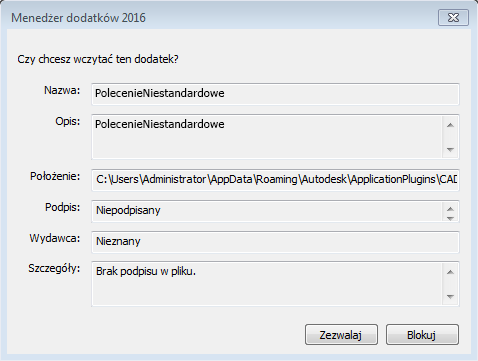

Podczas wczytywania dodatku produktu innej firmy niż Autodesk zostanie wyświetlone nowe okno dialogowe. Teraz można wybrać, czy zezwolić na wczytanie dodatku czy go zablokować. To ustawienie jest zachowywane w kolejnych sesjach. Za pomocą Menedżera dodatków można sprawdzić i zmienić ustawienia zezwolenia/blokowania.

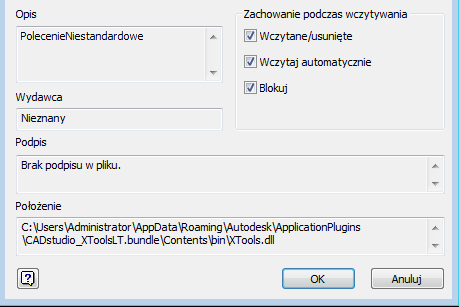

W oknie dialogowym Menedżera dodatków 2016 są teraz dostępne następujące trzy elementy sterujące zabezpieczeniami:

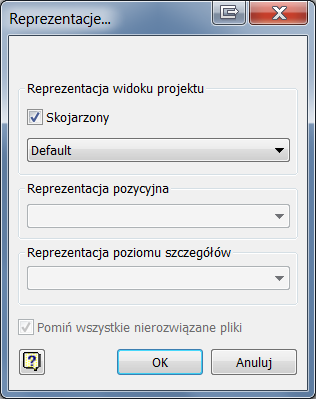

Użyj nowego okna dialogowego Reprezentacje, aby zmienić bieżący widok projektu i zespolenie. Aby uzyskać dostęp do tego nowego okna dialogowego, kliknij prawym przyciskiem myszy węzeł Rozbicie w przeglądarce modelu w prezentacji i wybierz opcję Reprezentacje.

Opcje menu Ustaw sąsiadująco poziomo i Ustaw sąsiadująco pionowo poprzednio znajdowały się tylko na górnej wstążce. Teraz wygodny dostęp do tych opcji jest możliwy z menu paska zadań, znajdującego się w lewym dolnym rogu obszaru roboczego.

W przypadku tych poleceń można użyć wyboru za pomocą okna, aby wybrać połączone powierzchnie z jednego zestawu wybranych brył. Jeśli jest zdefiniowany korpus powierzchniowy i korpus bryłowy, nie można wybrać powierzchni z obu korpusów jednocześnie. Po dokonaniu początkowego wyboru na bryle można wybrać więcej powierzchni z tej samej bryły.
Po wybraniu komponentu lub podzespołu w widokach modelu można użyć skrótu: CTRL+A dla polecenia Wybierz inny. Opcja ta jest wymieniona na liście skrótów i aliasów poleceń w oknie dialogowym Dostosuj, na karcie Klawiatura, w kategorii Widok, gdzie można ją dostosowywać.
Podczas pracy przy jednym monitorze lub przy większej ich liczbie można uwolnić i przeciągnąć dowolną przeglądarkę programu Inventor. Można to zrobić za pomocą opcji modelowania, przeglądarki iLogic (niedostępnej w programie Inventor LT), przeglądarki repozytorium lub przeglądarki ćwiczeń (Poznaj). Przeglądarki można dołączać do siebie i do dowolnej krawędzi aplikacji Inventor. Dołączanie odbywa się bokami do siebie lub piętrowo.
W przypadku wszystkich odłączonych przeglądarek dostępna jest opcja menu kontekstowego Zawsze na wierzchu. Ustawienia i położenia przeglądarek są zachowywane między sesjami.
Aby przerwać lub anulować trwającą operację, można nacisnąć klawisz Escape. Czas potrzebny do anulowania operacji może się różnić w zależności od używanego elementu lub zestawu danych. W przypadku operacji z podglądem realistycznym, takich jak Skorupa lub Zaokrąglenie, można przerwać podgląd.
Obecnie nie wszystkie operacje można przerywać, a niektóre nie reagują natychmiast po naciśnięciu klawisza Esc. Po zakończeniu anulowania wyświetlany jest komunikat.
Podczas pracy z parametrami można teraz skopiować istniejący parametr wraz ze wszystkimi jego ustawieniami i listami wielowartościowymi jako parametr użytkownika. Poprzednio w przypadku każdej wartości wymagane było ponowne utworzenie i wprowadzanie ręczne.
Obecnie można importować/eksportować ustawienia konfiguracji iLogic (w pliku XML) w celu ich współdzielenia pomiędzy różnymi użytkownikami i komputerami. Po skonfigurowaniu zewnętrznie zmapowane foldery są wyświetlane poniżej drzewa katalogu standardów, które jest aktualizowane/odświeżane natychmiast po zmianie zawartości (podfolderów i reguł). W przeszłości ścieżki zewnętrzne były dodawane ręcznie.
Ustawienia konfiguracji reguł zewnętrznych można także wykorzystać i mapować podczas tworzenia obrazów stanowisk.
Formularze globalne można teraz odświeżać za pomocą opcji w menu kontekstowym po kliknięciu prawym przyciskiem myszy, aby odzwierciedlać te najbardziej aktualne.
Firma Autodesk wprowadziła nowy typ pliku eksportu i importu skojarzony z plikami programu ASM. Pliki ASM można teraz importować i eksportować przy użyciu rozszerzenia plików SMT.
Program Mockup 360 można teraz pobrać ze sklepu Inventor App Store. Programu Mockup 360 nie można już zainstalować z poziomu instalatora programu Inventor.

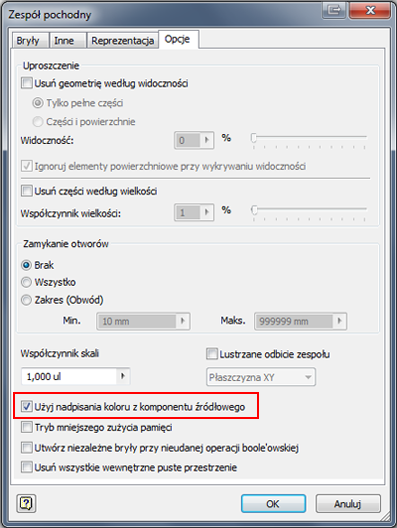

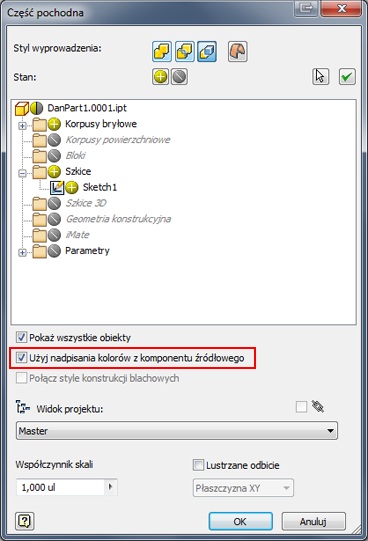

Jest dostępna nowa opcja Użyj nadpisania koloru z komponentu źródłowego do okien dialogowych Zespół pochodny, Część pochodna, Utwórz część i Utwórz komponent. To pole wyboru po zaznaczeniu wstawia wygląd części oraz kolor bryły, elementu lub powierzchni z części pochodnej do nowej. Jeśli ta opcja nie jest zaznaczona, wygląd jest ustawiany jako domyślny.
Przykładowe okna dialogowe:

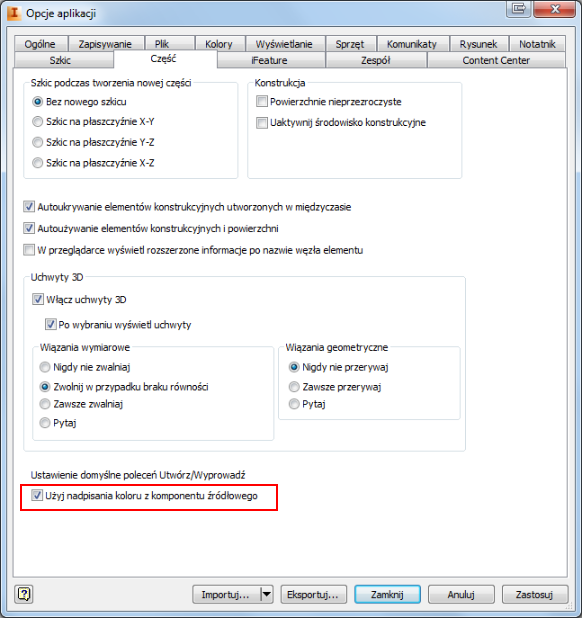

Można ustawić domyślne globalne ustawienie pola wyboru Użyj nadpisania koloru z komponentu źródłowego jako zaznaczone lub niezaznaczone w trakcie całej sesji. Dostęp do tego pola wyboru można uzyskać z okna dialogowego Opcje aplikacji, w obszarze Ustawienie domyślne poleceń Utwórz/Wyprowadź, na karcie Narzędzia w panelu wstążki.

Teraz istnieje możliwość dostosowania nazw plików elementów złącznych i wypełnienia numerami części listy części w środowisku rysunku. Poprzednio można było tylko zmienić nazwę elementów przewodu, a teraz można też uaktualnić elementy złączne.

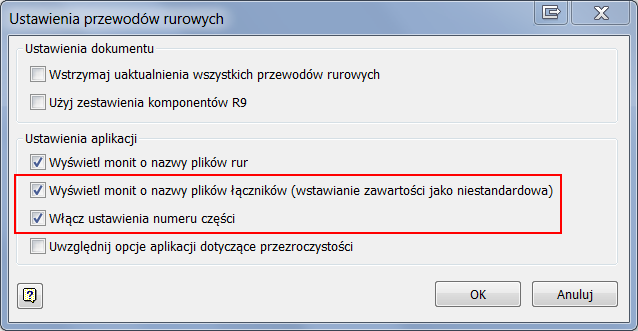

Aktualizacje opcji okna dialogowego przewodów rurowych:
Wyświetl monit o nazwy plików łączników (wstawianie zawartości jako niestandardowa): po wybraniu tej opcji można dostosować nazwę elementów złącznych w oknie dialogowym Nazwy plików rur.
Włącz ustawienia numeru części: umożliwia wypełnienie numeru części na liście części w środowisku rysunku. Numer części jest aktualizowany w pliku części, a następnie wypełniana jest lista części. Ta opcja udostępnia również opcje Ustawienia numeru części w oknie dialogowym Nazwy plików rur.

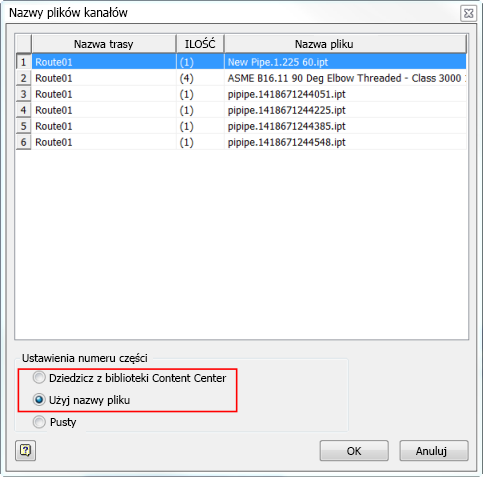

Ustawienia numeru części: pole Ustawienia numeru części jest dostępne poprzez zaznaczenie pola Włącz ustawienia numeru części w oknie dialogowym Ustawienia przewodów rurowych. Nowe opcje w tym oknie dialogowym:
