Udoskonalenia programu Studio
Nowa obsługa oświetlenia opartego na obrazie (IBL, Image Based Lighting)
Wszystkie style oświetlenia w programie Inventor Studio są obecnie skojarzone z oświetleniem IBL. Oświetlenie IBL zapewnia lepsze źródło oświetlenia.
Oświetlenie oparte na obrazie ze środowiska modelowania jest teraz obsługiwane w programie Inventor Studio. Aby renderować w trybie modelowania w środowisku oświetlenia, należy użyć poleceń dostępnych na karcie Widok, a następnie użyć bieżącego oświetlenia w oknie dialogowym Renderowanie obrazu programu Studio lub zmienić na inne style oświetlenia w oknie dialogowym Renderowanie obrazu.
Funkcje nowego stylu oświetlenia IBL 2016
- Oświetlenie IBL zapewnia skojarzenie
- Włączanie/wyłączanie tła
- Obsługa świateł addytywnych

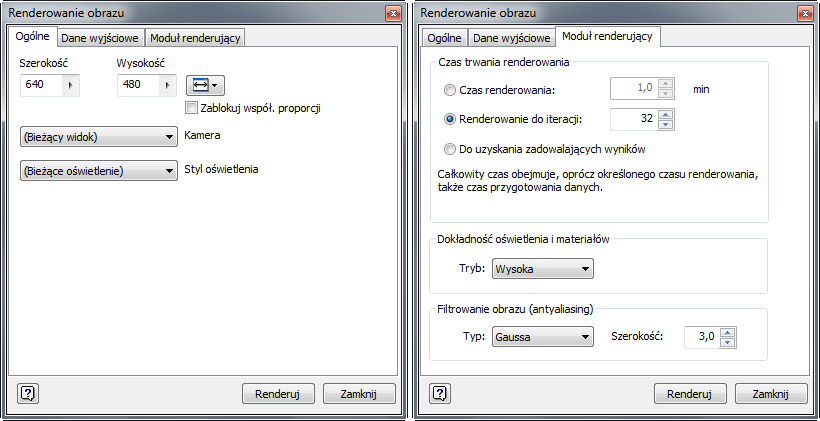

Zaawansowany moduł renderujący, RapidRT, zapewnia nowe konfiguracje renderowania
- Tryb czasu trwania/liczby iteracji/nieograniczony
- Tryby dokładności oświetlenia i materiałów
Usunięto nieaktualne opcje:
- Styl sceny: zastosowanie ustawień płaszczyzny podstawy i efektu cienia określonych na karcie Widok będzie teraz widoczne na renderowanym modelu w programie Inventor Studio.
- Ustawienia renderowania, ilustracji w programie Studio zostały przeniesione na kartę Widok
panel Wygląd menu rozwijane Style wizualne. Nowe polecenie Ilustracja techniczna umożliwia tworzenie efektu realistycznej ilustracji w oknie graficznym.
Płaszczyzna podstawy i efekt cienia wyświetlane w ostatecznym wyniku renderowania
Zastosowanie ustawień płaszczyzny podstawy i efektu cienia określonych na karcie Widok będzie teraz widoczne na renderowanym modelu.
Ulepszenia w zakresie grafiki

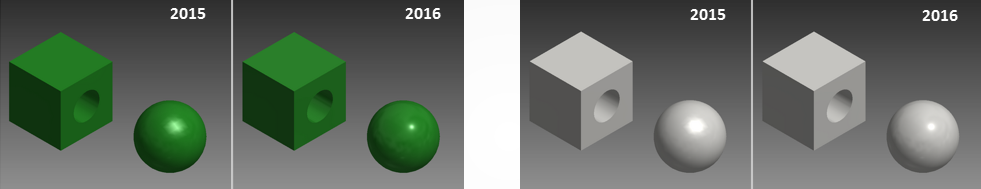

Udoskonalony styl wizualny Cieniowany jest teraz bardziej spójny ze stylem wizualnym Realistyczny. Udoskonalono efekt wizualny w przypadku widoku cieniowanego. Na poniższych dwóch obrazach porównano wyniki zastosowania widoku cieniowanego w wersjach 2015 i 2016. Wysoka wydajność renderowania została zachowana.
Styl wizualny ilustracji technicznej
Ustawienia renderowania, ilustracji w programie Studio zostały przeniesione na kartę Widok panel Wygląd menu rozwijane Style wizualne. Nowe polecenie Ilustracja techniczna tworzy realistyczne ilustracje widoczne w oknie graficznym.

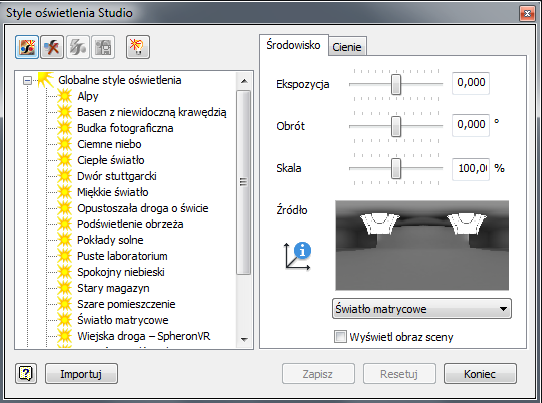

Nowe style IBL
Na karcie Widok panel Wygląd menu Style oświetlenia dodano 11 nowych stylów oświetlenia. Są to: Ciemne niebo, Szare pomieszczenie, Basen z niewidoczną krawędzią, Budka fotograficzna, Spokojny niebieski, Wyraźne podświetlenie, Podświetlenie obrzeża, Zimne światło, Ciepłe światło, Miękkie światło i Światło matrycowe.
Zmiany w funkcji śledzenia promienia wodzącego
- Tryby śledzenia promienia wodzącego zostały zmienione na: Niska, Robocza i Wysoka. Wskazują one dokładność oświetlenia i materiałów.
- Pasek postępu został zmieniony, tak aby był wyświetlany pomiar jakości zamiast postępu w procentach.
- Teraz można zapisać obraz w dowolnym momencie podczas generowania metodą śledzenia promienia wodzącego.
Ulepszenia wizualne na rysunkach
Nowe ustawienia Środowisko odbicia w oknie dialogowym Ustawienia dokumentu umożliwiają zastosowanie efektu refleksu i określenie mapy odbić w pliku rysunku (.idw).
