Określanie projektu programu Green Building Studio do analizy energetycznej

Podczas przeprowadzania symulacji energetycznej dla modelu programu Revit należy określić projekt programu Green Building Studio, który ma być użyty w ustawieniach analizy.

Jeśli podstawą analizy energetycznej jest model programu Revit, model analityczny energii jest umieszczany w pliku gbXML, a następnie wysyłany do analizy w programie Autodesk Green Building Studio.

W programie Green Building Studio pojęcie projektu używane jest do zapisywania przebiegów symulacji modelu. Projekt programu GBS określa typ budynku, położenie, zestawienie operacji projektowych i inne informacje, które są używane do przeprowadzenia symulacji.

1. Przygotuj model programu Revit do analizy, używając odpowiedniego procesu roboczego. Zobacz temat Proces roboczy: Analiza energetyczna.
2. Kliknij kartę Analizapanel Analiza energetyczna (Uruchom symulację energetyczną).

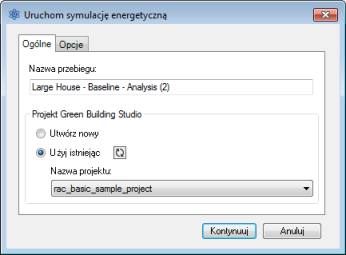

3. W oknie dialogowym Uruchom symulację energetyczną, w polu projektu programu Green Building Studio, wybierz odpowiednią opcję:
   • Utwórz nowy: wynikowy projekt programu GBS pobiera informacje z modelu programu Revit do analizy.
     Ważne: Po wybraniu opcji Utwórz nowy projekt programu GBS pobiera informacje o typie budynku, położeniu i innych ustawieniach energii z modelu programu Revit. Jeśli informacje te zostaną później zmienione w programie Revit, ponownie uruchom symulację, a następnie wybierz opcję Użyj istniejącego. Ustawienia te nie są aktualizowane w projekcie programu GBS. Aby upewnić się, że do analizy zostaną użyte odpowiednie informacje o typie budynku, położeniu i ustawieniach energii, wybierz opcję Utwórz nowy po każdej zmianie tych wartości w programie Revit lub zmodyfikuj projekt GBS, aby zmienić te informacje.

     Wyjątek stanowią systemy HVAC określone dla modelu programu Revit. W przypadku zmiany wartości parametru System HVAC w polu Model energetyczny — Usługi budowlane w oknie dialogowym Ustawienia energii, zmiany te są stosowane w projekcie programu GBS w symulacji energetycznej, nawet po wybraniu opcji Użyj istniejącego. (Do analizy energetycznej nie są używane informacje zawarte w parametrze Obsługa budynku w polu Model szczegółowy w oknie dialogowym Ustawienia energii).

   • Użyj istniejącego: określ projekt programu GBS, który ma być użyty. Opcję tę należy wybrać, jeśli w przypadku tej analizy skonfigurowano projekt programu GBS z zaawansowanymi ustawieniami. Można na przykład użyć projektu programu GBS do zdefiniowania niestandardowych ustawień następujących elementów:
     • Nazwa projektu
     • Strefa czasowa
     • Waluta
     • Koszt jednostkowy elektryczności
     • Koszt jednostkowy gazu ziemnego
     • Zestawienie historii opłat za usługi energetyczne z historią danych meteorologicznych
     Uwaga: Jeśli istniejący projekt programu GBS jest oparty na szablonie projektu, wszystkie wybory dotyczące HVAC zdefiniowane za pomocą szablonu zostaną nadpisane przez wartość parametru System HVAC określoną w modelu programu Revit (w polu Model energetyczny — Usługi budowlane w oknie dialogowym Ustawienia energii).

   Więcej informacji można znaleźć w witrynie Pomoc do programu Green Building Studio, wyszukując frazy „Utwórz nowy projekt” (ang. "Create New Project").

4. Kliknij przycisk Kontynuuj.
