Przeprowadzanie analizy energetycznej przy użyciu brył koncepcyjnych i elementów budynku

Wykonując analizę energetyczną, można oprzeć analizy na elementach budynku i bryłach koncepcyjnych w modelu.

Uwaga: Dostępne w ramach oferty Autodesk® Subscription Benefit.

Nagranie wideo: Przeprowadzanie analizy energetycznej przy użyciu brył koncepcyjnych i elementów budynku

Poniższe instrukcje zakładają, że model programu Revit zawiera bryły koncepcyjne lub elementy budynku.

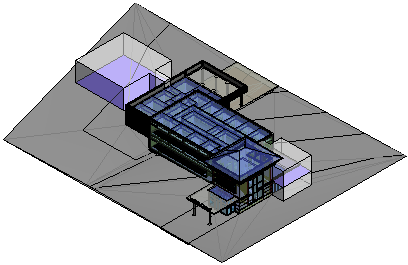

1. Otwórz widok 3D, w którym wyświetlane są elementy budynku i bryły koncepcyjne.

   Jeśli bryły nie są wyświetlane w widoku, kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna(Pokaż formę i zakresy kondygnacji).


2. Utwórz zakresy kondygnacji, jeśli bryły koncepcyjne jeszcze ich nie zawierają.

   Symulacja energetyczna uwzględnia bryły koncepcyjne w analizie, tylko jeśli zawierają one zakresy kondygnacji.

   Bryły koncepcyjne, które nie zawierają zakresów kondygnacji, są traktowane jako elementy cieniowania, które cieniują model.

3. Kliknij kartę Analizapanel Analiza energetyczna(Ustawienia energii).
4. W oknie dialogowym Ustawienia energii wykonaj następujące czynności:
   1. W obszarze Model energetyczny ustaw tryb analizy na opcję Użyj brył koncepcyjnych i elementów budynku.
   2. Zmień odpowiednio inne parametry analizy energetycznej.
      • Ogólne
      • Model szczegółowy
      • Model energetyczny
      • Model energetyczny — usługi budowlane.
   3. Kliknij przycisk OK.
5. (Opcjonalnie) Kliknij kartę Analizapanel Analiza energetyczna (Utwórz model energetyczny). W odpowiedzi na monit kliknij przycisk Utwórz analityczny model energetyczny. Po ukończeniu modelu, kliknij opcję Kontynuuj pracę.

   Ta czynność umożliwia wyświetlenie i sprawdzenie modelu oraz rozwiązanie problemów przed wykonaniem analizy energetycznej.

   • Model energetyczny zostanie otwarty w widoku 3D modelu energetycznego. Można również sprawdzić zestawienie przestrzeni analitycznych i zestawienie powierzchni analitycznych, aby zrozumieć geometrię trybu analitycznego. Zobacz temat Informacje o wyświetlaniu modelu energetycznego na podstawie elementów budynku.
   • Wskazówki na temat poprawy modelu energetycznego dla celów analizy znajdują się w tematach Analiza energetyczna przy użyciu elementów budynku — weryfikacja modelu i Analiza energetyczna za pomocą brył koncepcyjnych — wzorce postępowania.

   Uwaga: W przypadku zmiany modelu programu Revit, należy usunąć i ponownie utworzyć model energetyczny, aby odzwierciedlić zmiany.
6. Zaloguj się w usłudze Autodesk® A360.

   Kliknij przycisk Zaloguj się Zaloguj do usługi Autodesk® A360. Wprowadź identyfikator Autodesk i hasło.

7. Kliknij kartę Analizapanel Analiza energetyczna (Uruchom symulację energetyczną).
8. W oknie dialogowym zostanie wyświetlony monit, aby uzyskać instrukcje. Dokonaj odpowiedniego wyboru.

   W oprogramowaniu wykrywana jest geometria analitycznego modelu energetycznego. W zależności od rozmiaru i złożoności modelu ten proces może trwać dość długo.

   Następuje sprawdzenie, czy model składa się przynajmniej z odpowiednio zamkniętej powłoki, która zawiera co najmniej jeden strop, ściany, dach i ma znane położenie geograficzne. Dodatkowe wymagania dotyczące modelu są brane pod uwagę, aby zapewnić pomyślną analizę energetyczną.

9. W razie konieczności utworzenia lub zaktualizowania modelu energetycznego użytkownik zostanie poinformowany o zakończeniu procesu. Kliknij przycisk OK, aby kontynuować symulację energetyczną.

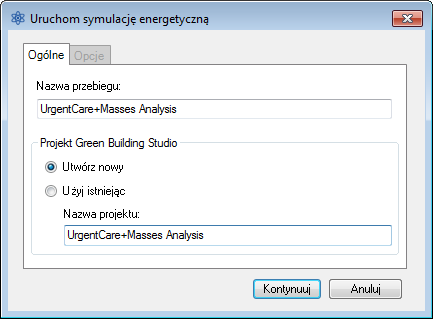

10. W oknie dialogowym Uruchom symulację energetyczną wykonaj następujące czynności:
    1. Dla nazwy przebiegu określ nazwę analizy.

    2. W projekcie programu Green Building Studio wykonaj następujące czynności:
       • Jeśli symulacja energetyczna jest wykonywana po raz pierwszy lub zmieniono ustawienia energii (w tym typ lub położenie budynku) w przypadku modelu programu Revit, wybierz opcję Utwórz nowy.

         Wybór tej opcji zapewnia zastosowanie najnowszych ustawień programu Revit podczas wykonywania symulacji energetycznej.

       • Jeśli od momentu wykonania ostatniej symulacji energetycznej dla danego modelu nie zmieniono ustawień energii lub w przypadku utworzenia projektu programu GBS z określonymi ustawieniami dla danej symulacji, wybierz opcję Użyj istniejącego i określ, który projekt programu GBS ma zostać użyty.

         Ustawienia w istniejącym projekcie programu GBS zastępują wszystkie zmiany ustawień energii dokonane w modelu programu Revit, w tym typ i położenie budynku.

       Więcej informacji znajduje się w temacie Określanie projektu programu GBS do analizy energetycznej.

    3. (Opcjonalnie) Kliknij kartę Opcje, aby określić dane opłat za usługi energetyczne i zestawy danych okresów pogodowych, które można dodać w programie Green Building Studio.

       Więcej informacji zawiera temat Dodawanie opłat za usługi energetyczne.

    4. Kliknij przycisk Kontynuuj, aby uruchomić symulację.

    Jeśli nie zostaną wykryte żadne błędy, plik gbXML zostanie utworzony i wysłany do symulacji do programu Green Building Studio. Po zakończeniu symulacji program Green Building Studio zwraca wyniki do programu Revit i wyświetla się alert.

11. Kliknij nazwę analizy w alercie, aby obejrzeć wyniki.


    Ewentualnie w panelu Analiza energetyczna kliknij przycisk (Wyniki i porównanie) oraz wybierz analizę z drzewa projektów.

12. Wyświetl wyniki analizy w oknie dialogowym Wyniki i porównanie.
