Podczas przygotowywania modelu do analizy energetycznej automatyczne strefy termiczne umożliwiają zwiększenie dokładności symulacji energetycznych.
Typowe strefy termiczne składają się z grup stref obwodowych podlegających działaniu czynników zewnętrznych i grup stref nośnych, które są w co najwyżej niewielkim stopniu narażone na działanie czynników zewnętrznych. Warstwa nośna budynku z reguły nie jest wystawiona na zmiany zysków i strat ciepła działające na strefy obwodu. Dlatego obciążenia ogrzewania i chłodzenia warstwy nośnej i obwodu budynku są różne. Strefy termiczne uwzględniają te różnice w symulacji energetycznej.
W oprogramowaniu istnieje opcja automatycznych stref termicznych, które umożliwiają zwiększenie dokładności symulacji energetycznych bez dodatkowego modelowania. Podczas tworzenia modelu energetycznego program dzieli budynek na strefy charakterystyczne dla geometrii na każdej kondygnacji na podstawie zaleceń modelowania ASHRAE.
Automatyczne strefy termiczne są ważne, gdy nie zostały jeszcze podjęte decyzje dotyczące wewnętrznego układu budynku i nie ma pewności, jak budynek będzie podzielony na strefy dla systemów HVAC. W rezultacie symulacje energetyczne można wykonać na wczesnym etapie projektu i podjąć istotne decyzji projektowych na początku procesu. W przypadku aktualizacji analitycznego modelu energii tak, aby odzwierciedlić zmiany projektu, automatyczne strefy termiczne są również uaktualniane.
Typ automatycznych stref termicznych wykonywanych w programie zależy od ustawienia Tryb analizy zdefiniowanego w oknie dialogowym Ustawienia energii:
| Dla... | Ustaw Tryb analizy na... |
|---|---|
| Zaawansowane automatyczne strefy termiczne, które zapewniają dokładniejsze wyniki bez dodatkowego modelowania (zalecane)
(dla użytku z bryłami koncepcyjnymi lub elementami budynku) |
Użyj brył koncepcyjnych i elementów budynku |
| Uproszczone automatyczne strefy termiczne, które zapewniają poprawę wyników bez dodatkowego modelowania
(dla użytku tylko z bryłami) |
Użyj brył koncepcyjnych |
| Brak stref termicznych; zamiast tego symulacje energetyczne bazują na pomieszczeniach i powierzchniach umieszczonych w modelu lub pomieszczeniach zdefiniowanych przez elementy ograniczające pomieszczenie
Zobacz temat Informacje o pomieszczeniach i przestrzeniach do analizy energetycznej. (dla użytku tylko z elementami budynku) |
Użyj elementów budynku |
Alternatywą do automatycznych stref termicznych jest wykonanie niestandardowych stref termicznych, aby dokładniej odzwierciedlić założenia projektowe. Na przykład można modelować atrium na wielu poziomach, aby było reprezentowane przez własną strefę termiczną.
Zaawansowane strefy termiczne
Zaawansowane strefy termiczne używają skomplikowanych algorytmów, aby zwiększyć dokładność symulacji energetycznej. Nie dodają elementów do modelu energetycznego. Zamiast tego, używają odstępów analitycznych i powierzchni analitycznych, aby opisać strefy termiczne.
Można użyć tego typu automatycznych stref termicznych w przypadku modeli, które składają się z brył koncepcyjnych lub elementów budynku bądź obu. Zaawansowane strefy termiczne są zalecaną metodą symulacji energetycznych.
Aby uzyskać zaawansowane strefy termiczne, należy zdefiniować następujące parametry w oknie dialogowym Ustawienia energii:
- Tryb analizy: Użyj brył koncepcyjnych i elementów budynku
- Odsunięcie warstwy nośnej: Odległość mierzona do wewnątrz od ścian zewnętrznych, która wyznacza strefę nośną.
- Podziel strefy obwodu: Włączone

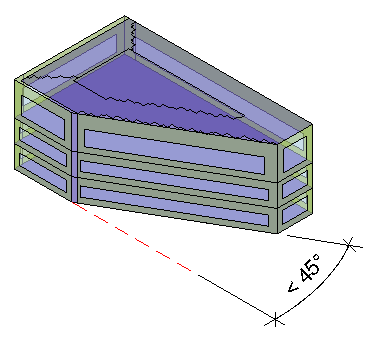

Podczas tworzenia modelu energetycznego przy użyciu tych ustawień oprogramowanie dzieli powierzchnię na strefy termiczne, jeśli zakręt w obwodzie budynku przekracza 45 stopni.
Uproszczone strefy termiczne dla brył koncepcyjnych

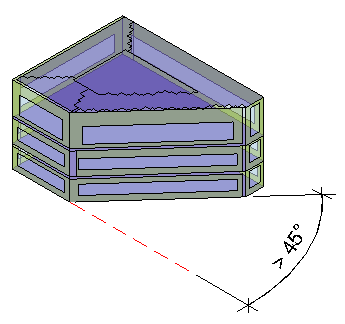

W przypadku brył koncepcyjnych proste strefy termiczne automatycznie dzielą budynek na warstwę nośną i 4 strefy termiczne obwodu: północno-wschodnią, południowo-wschodnią, północno-zachodnią i południowo-zachodnią.
Aby uzyskać uproszczone strefy termiczne, należy utworzyć model korzystający z brył koncepcyjnych, a następnie zdefiniować następujące parametry w oknie dialogowym Ustawienia energii:
- Tryb analizy: Użyj brył koncepcyjnych
- Odsunięcie warstwy nośnej: Odległość mierzona do wewnątrz od ścian zewnętrznych, która wyznacza strefę nośną.
- Podziel strefy obwodu: Włączone
