Dodawanie opisu liniowego rozkładu zbrojenia

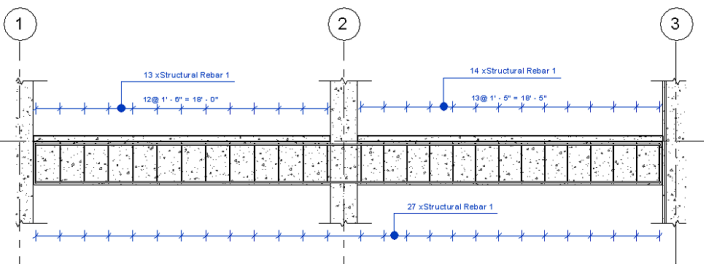

Użyj opisów rozkładu zbrojenia, aby oznaczyć każdy pręt w zestawie zbrojenia za pomocą szczegółowego opisu materiałów i konstrukcji.

Wymiary opisów liniowych rozkładu zbrojenia są wyrównywane do poziomych lub pionowych osi widoku.

Użycie opisów rozkładu zbrojenia jest możliwe w wypadku występowania co najmniej dwóch odniesień do zbrojenia. Liniowe opisy, podobnie jak wymiary liniowe, mogą być umieszczane tylko na odniesieniach do punktów.

1. Kliknij kolejno kartę Opiszpanel Oznaczenie Wiele zbrojeń (Opis liniowy rozkładu zbrojenia).

   W polu Wybór typu włączony jest typ Opisy rozkładu zbrojenia.

2. (Opcjonalnie) Utwórz nowy typ opisu zbrojenia lub modyfikuj istniejący. Na palecie Właściwości kliknij opcję Edytuj typ. Wybierz opcję Powiel, wpisz nazwę nowego typu, wprowadź zmiany i kliknij przycisk OK.
3. Kliknij zestawy zbrojenia do oznaczenia.

   Można oznaczyć pojedynczy zestaw zbrojenia lub wiele zestawów zbrojenia za pomocą pojedynczego opisu. Opisy rozkładu zbrojenia umieszcza się na zbrojeniu tylko wtedy, gdy kierunek widoku jest równoległy do płaszczyzny zbrojenia.

4. Kliknij w obszarze rysunku, aby umieścić linię wymiarową.
5. Kliknij, aby umieścić linię odniesienia oznaczenia.
6. Kliknij, aby umieścić symbol oznaczenia. Aby pogrupować pasujące symbole oznaczeń, użyj właściwości typu opisu rozkładu zbrojenia.
7. Ewentualnie odpowiednio dopasuj opis.
