Podczas rysowania rury kablowej program Revit automatycznie dodaje złączki.
Zastosuj następującą procedurę, aby ręcznie dodać złączki rury kablowej do istniejącego segmentu lub przebiegu.
- Kliknij kartę Systemy
panel Elektryczne
Złączka rury kablowej. - W polu Wybór typu wybierz typ złączki rury kablowej, która ma być umieszczona. Wskazówka: Za pomocą narzędzi na pasku opcji można obrócić i umieścić złączkę.

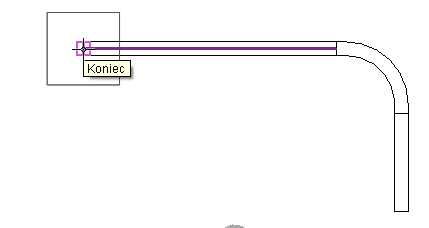

- W obszarze rysunku kliknij punkt końcowy rury kablowej, w którym chcesz umieścić łącznik.
- Aby zakończyć, kliknij przycisk Zmień.
