Rysowanie przebiegu rury kablowej

1. Otwórz widok, w którym chcesz umieścić rurę kablową.
2. Kliknij kartę Systemypanel Elektryczne Rura kablowa.
3. W polu Wybór typu wybierz typ rury kablowej (ze złączkami lub bez), która ma być umieszczona.
4. Na pasku opcji określ średnicę, odsunięcie lub promień gięcia.
5. Sprawdź na wstążce, czy jest zaznaczone pole wyboru Oznaczenie w miejscu umieszczenia, aby oznaczyć rurę kablową automatycznie. Następnie na pasku opcji określ poniższe opcje oznaczania:

   Jeśli chcesz...	wtedy...
   zmienić orientację oznaczenia	wybierz opcję Poziomo lub Pionowo.
   wczytać dodatkowe oznaczenia	kliknij opcję Oznaczenia.
   włączyć linię odniesienia między oznaczeniem a rurą kablową	wybierz opcję Linia odniesienia.
   zmienić domyślną długość linii odniesienia	wprowadź wartość w polu tekstowym z prawej strony pola wyboru Linia odniesienia.

6. Na wstążce wybierz opcję opcje umieszczenia.

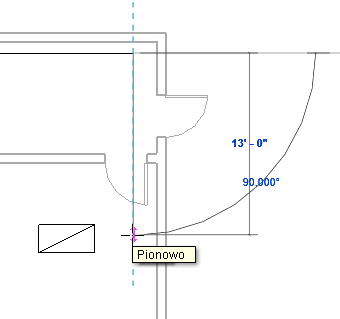

7. Kliknij w obszarze rysunku, aby określić punkt początkowy przebiegu rury kablowej, a następnie określ punkty wzdłuż przebiegu, przesuwając kursor i klikając.


   W stosownych miejscach do segmentu jest automatycznie dodawane zgięcie.

   Podczas rysowania rury kablowej ze złączkami wyświetlane są linie połączeń złączek.


8. Aby narysować pionową rurę kablową, określ początek jej przebiegu, a następnie na pasku opcji określ wartość odsunięcia i kontynuuj rysowanie przebiegu rury kablowej.

   W stosownych miejscach są wstawiane symbole podniesienia i opuszczenia.

9. Aby zakończyć przebieg rury kablowej, kliknij przycisk Zmień.

Elementy rury kablowej są wyświetlane z osiami w widoku ukrytych linii.

Domyślnie, linie środkowe są wyłączone w szablonach USA.
