Łączenie rury kablowej ze sprzętem

Można połączyć przepust kablowy ze sprzętem elektrycznym i mechanicznym, który zawiera złącze.

Łączniki rur kablowych mogą być pojedyncze lub powierzchniowe. Podczas podłączania do łącznika powierzchniowego wprowadza się tryb połączenia powierzchniowego. W tym trybie można zdefiniować punkt połączenia dla łącznika powierzchniowego, przeciągając go do nowego położenia lub określając wymiary tymczasowe.

Aby dodać dodatkowe łączniki powierzchniowe, należy przeprowadzić edycję rodziny dla sprzętu. Zobacz temat Praca z łącznikami.

Można połączyć rurę kablową ze sprzętem w widoku planu, widoku elewacji lub widoku 3D.

1. Kliknij kartę Systemypanel Elektryczne Rura kablowa.
2. W polu Wybór typu wybierz typ rury kablowej (ze złączkami lub bez), która ma być umieszczona.
3. Na pasku opcji określ średnicę, odsunięcie lub promień zagięcia.
4. W obszarze rysunku narysuj rurę kablową i przesuń kursor do sprzętu, aby podświetlić powierzchnię do połączenia.

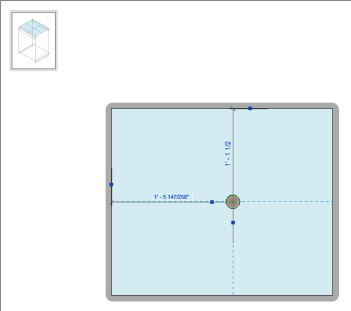

   Program Revit przechodzi w tryb łączenia powierzchniowego. W tym trybie można przesuwać położenie łącznika na powierzchni i wykonaj połączenie takie, jakie jest lub anulować je.

5. Aby przesunąć łącznik, przeciągnij go do żądanego położenia lub wprowadź wymiary tymczasowe żądanego położenia.

6. Aby zakończyć połączenie i opuścić tryb łączenia powierzchniowego, kliknij kartę Połączenie powierzchniowepanel Połączenie powierzchnioweZakończ połączenie.
