Physique cria uma spline contínua através de cada uma das juntas na hierarquia. A spline é representada por uma linha laranja dentro do objeto. Ela mentém a continuidade entre cada junta: à medida que o ângulo da junta muda, a spline que passa através da junta permanece uma curva suave. Physique depende da Spline de deformação para obter dobras suaves da pele do objeto. Physique oferece controles para desvio e tensão, para ajustar a forma da spline de deformação.

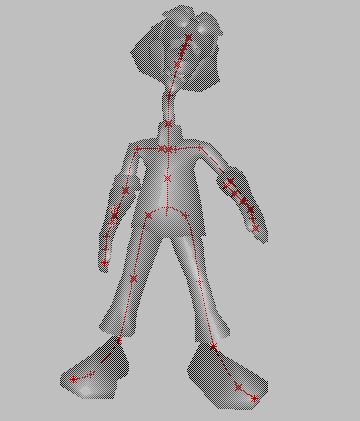

Vínculos descritos por spline deformável.
É possível usar os controles no Vínculo de subobjetos de nível para ajustar o comportamento de pele sobre um determinado vínculo. Estes parâmetros de vínculo definem como a deformação da pele se comporta em relação ao movimento do esqueleto subjacente.
Há quatro tipos de Parâmetros de vínculo:
- Parâmetros de dobra afetam a curvatura da deformação spline através da junta em um determinado vínculo. Como resultado a deformação da pele pode variar de mais angular na junta para mais como um tubo rígido de borracha.
- Parâmetros de giro controlam como a pele deforma quando uma junta rotaciona ao longo de seu comprimento, como ao girar uma maçaneta. Considere, por exemplo, dar corda à banda elástica da hélice de um avião de brinquedo. Os parâmetros de giro determinam como o torque é distribuído ao longo do vínculo e através da junta.
Parâmetros de giro se aplicam à rotação do vínculo cujo eixo é o mesmo que o eixo ao longo do comprimento do vínculo.
- Parâmetros de deslizamento controlam como a pele se move ao longo do comprimento de um vínculo à medida que a junta rotaciona. No exterior, o lado onde o ângulo é superior a 180 graus, a pele se move na direção da junta. No interior, a lado onde o ângulo da junta é menor que 180 graus, a pele se move para fora da junta.
O efeito de deslizamento enrijece o exterior para manter os detalhes da junta e evitar que as faces da malha se movem separadamente. Isso relaxa o interior para evitar que a malha se aglomere na junta.
- Parâmetros de escala radial afetam a influência na pele causada vínculos de escala do esqueleto. Algumas configurações, como Respirar e Esticar, reagem à escala do esqueleto, mas somente com padrão de ossos do 3ds Max ou uma hierarquia 3ds Max.Nota: Bípedes e controladores IK 3ds Max não suportam a escala.
Escala de vínculos fornece uma maneira de dimensionar globalmente todos os vértices influenciados pelo vínculo. CS Amplitude dimensiona o efeito de convexidade através de cortes transversais através de todo o vínculo. Pode ser usado para animação de escala de ossos ou para ajustes gerais da malha. O objetivo não é editar o caractere, mas o efeito que os ossos têm sobre ele.
Você define parâmetros de vínculo em nível de subobjeto, em Implementação de Configurações de vínculo Physique.
