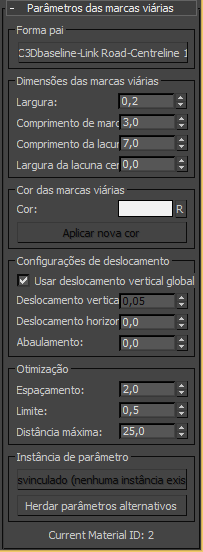

Fornece controles para objetos de marcação de estrada de divisa.
Você pode criar objetos de marcação de estrada usando o Editor de estilo de marcações de estrada.
Grupo de forma pai
- [botão forma pai]
- Exibe o nome da forma pai atual do objeto de marcação de estrada. Clique para escolher uma forma pai alternativa. O Civil View atualiza o objeto de marcação de estrada.
Grupo de dimensões de marcação de estrada
- Ângulo de divisa
- Define o ângulo das dividas em relação ao rumo da forma pai no primeiro ponto na spline.
- Comprimento de marca
- Define a largura das divisas de marcação de estrada ou faixas geradas através do limite fechado da forma pai.
- Comprimento de folga
- Define a largura da folga entre cada divisa ou faixa. Válido somente se a opção Preencher formas fechadas estiver ativada no Editor de estilo de marcação de estrada. Se uma área preenchida sólida de marcação for necessária, defina esse valor como 0,0.
- Largura da folga do centro
- Não disponível para marcações de estrada de divisa.
Grupo de cores de marcação de estrada
- Cor
- Clique na amostra de cor para abrir o seletor de cores e escolha uma nova cor para a linha de marcação de estrada.
- Botão "R": Redefinir cor
- Clique para redefinir a cor da linha de marcação de estrada de volta para a cor padrão especificada no painel Preferências do Civil View.
- Aplicar nova cor
- Clique para atualizar a linha de marcação de estrada para usar a nova cor.
Grupo de configurações de movimentação/deslocamento
- Usar movimentação vertical global?
- Quando ativado, utiliza a configuração de movimentação vertical global.
Quando uma marcação de estrada está coberta em uma superfície de terreno, para ficar visível ela precisa ser levantada um pouco acima da superfície subjacente. A implementação de Configurações de cena tem uma configuração global para isso. Ocasionalmente, objetos de marcação de estrada individuais precisam ser levantados por uma quantidade maior para proporcionar contornos não usuais na superfície do terreno subjacente. Quando isso acontecer, desative a opção Usar movimentação vertical global e defina um valor local.
Nota: No Civil View, a projeção de sombra é desativada automaticamente para todos os objetos de marcação de estrada. Embora as marcações de estrada estejam sempre a uma pequena distância acima da superfície do terreno subjacente, elas não projetam sombras.- Movimentação vertical Defina um valor de movimentação vertical local para o objeto de marcação de estrada. Desativado, a menos que seja desativada a opção Usar movimentação vertical global.
- Movimentação horizontal
- Define um deslocamento horizontal para o objeto de marcação de estrada, em relação à forma pai.
- Inclinação
- Não disponível para marcações de estrada de divisa.
Grupo de otimização
Não aplicável para objetos de marcação de estrada de divisa de área preenchida.
Grupo Instância de parâmetro
Permite que os parâmetros de uma coleção de objetos do mesmo tipo básico sejam compartilhados ou instanciados.
Consulte Instância de parâmetro para obter mais detalhes.
