Cria um símbolo de junta fixa.
Pesquisa
Resumo

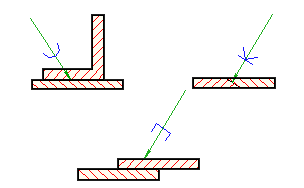

É possível utilizar este símbolo para especificar as exigências de juntas fixas criadas utilizando soldagem, colagem, costurando e costurando com grampos. Este símbolo somente está disponível com o standard GOST.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
- Biblioteca
- Especifica que as configurações do símbolo sejam obtidas da biblioteca de símbolos.
- Nome do símbolo - Especifica o nome do símbolo predefinido a ser obtido da biblioteca de símbolos.
- ?: lista os nomes dos símbolos predefinidos que podem ser selecionados.
- Ponto inicial
- Especifica a posição da seta do condutor. Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical automaticamente determinará o ponto inicial e não exibirá esse prompt.
- Próximo ponto
- Especifica a localização para inserir o símbolo. A caixa de diálogo Junta fixa é exibida quando você seleciona uma localização. Nota:
- Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical forçará a chamada de detalhe a se tornar perpendicular ao objeto anexado. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
- Se você anexar o símbolo a uma linha, o AutoCAD Mechanical não aplicará essa restrição. Para tornar o segmento da chamada de detalhe perpendicular à linha anexada, mova o cursor para que a chamada de detalhe esteja quase perpendicular e rastreie ao longo do caminho de alinhamento exibido.
