Vínculo auxiliar
Conecte dois pontos sequenciais ou não-sequenciais com uma linha reta. Um vínculo auxiliar não faz parte da geometria da submontagem, mas outras geometrias podem ser criadas a partir dele.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Vínculo | |
| Número do vínculo | Especifica o número do vínculo É possível alterar o valor do número do deslocamento gerado automaticamente. |
| ApplyAOR |
Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
|
| Posição | |
| Ponto inicial | Especifica o ponto a partir do qual o vínculo começa. |
| Ponto final | Especifica o ponto a partir do qual o vínculo termina. |
| Diversos | |
| Comentário | Indica as notas sobre a mensagem. Os comentários podem ser exibidos no painel Visualizar. |
Exemplo
Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Auxiliary Link Example.pkt

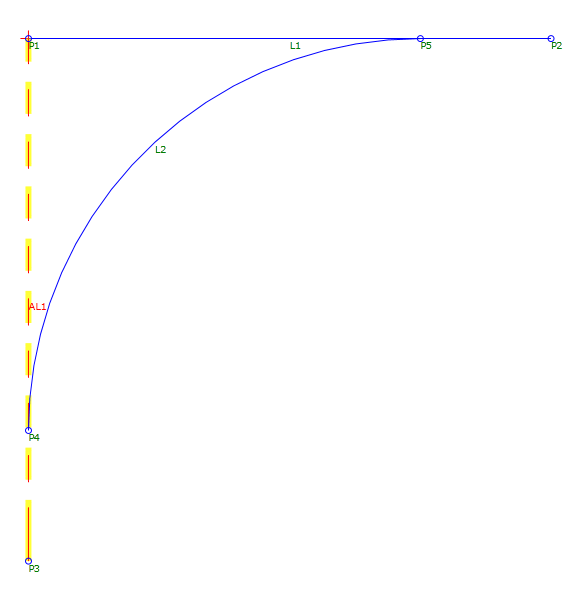

No exemplo, L1 é automaticamente desenhada entre os pontos P1 e P2. L2 é um arco de concordância, que deve ser desenhado entre dois vínculos. AL1 não é desenhada na submontagem final, mas é desenhada manualmente entre P1 e P3, para que L2 possa utilizar sua geometria.
