Chave

Chave

Especifique até 11 opções de geometria, a aplicação da qual depende o resultado de uma expressão especificada.

Uma condição de troca pode utilizar sequências de caracteres ou enumeração.

Propriedades da chave

Especifique os seguintes parâmetros no painel Propriedades.

Nota: As seguintes propriedades estão disponíveis quando o elemento Chave for selecionado no diagrama.

Diversos
Expressão	Define a expressão que define a geometria. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.

Propriedades de ramificação

Especifique os seguintes parâmetros no painel Propriedades.

Nota: As seguintes propriedades estão disponíveis quando uma das ramificações que conduz do elemento Chave para a geometria correspondente que é selecionada no diagrama.

Diversos
Caso	Especifica a expressão ou item de enumeração que especifica a geometria.
É caso padrão	Especifica se o caso é utilizado se nenhum caso ou um caso inválido for selecionado.

Exemplo: Sequências

Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Switch Example.pkt

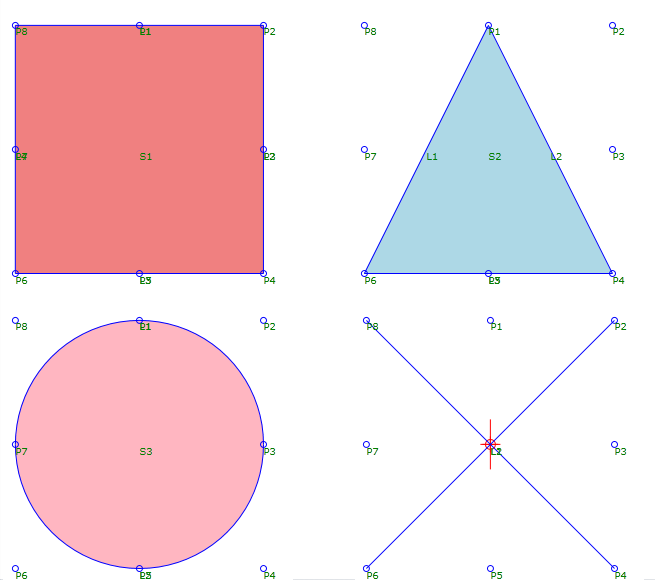

Neste exemplo, há uma série de pontos em torno do perímetro da origem. Na guia Parâmetros de entrada/saída, o parâmetro Forma determina a geometria que é desenhada. Inserir quaisquer das seguintes sequências resulta em uma forma:

• Quadrado
• Triângulo
• Círculo

Inserir qualquer outra coisa nesta célula resulta no caso de padrão, que é um X.

Nota: Quando um parâmetro da sequência de entrada é utilizado para definir uma opção de troca, o parâmetro da sequência de entrada sensível ao caso. Por exemplo, se um caso de troca for definido como “Quadrado", inserir "quadrado" como o valor do parâmetro padrão irá retornar o caso padrão.

Exemplo: Enumeração

Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Enumeration Example.pkt

O exemplo PKT contém uma submontagem que representa uma barreira.

• Na guia Parâmetros de entrada/saída, o parâmetro Barreira utiliza um grupo de enumeração (BarrierType).
• A submontagem contém uma Chave que permite a seleção entre quatro tipos padrão de barreira. Os tipos de barreiras são controlados pelo valor padrão no parâmetro BarrierType.
• Para cada uma das quatro sequências use os valores da variável para definir os valores de parâmetros para cada tipo de barreira.
• A sequência da geometria contém os pontos, vínculos, e a forma que compõe a geometria. A geometria para cada um destes pontos faz referência às variáveis que são definidas na sequência de variáveis de altura e largura.
