Modifique o número, folga e o espaçamento de vigas mestre dentro de um grupo de vigas mestre, as propriedades do material do grupo de vigas mestre, assim como modifique os tipos de viga mestre externa e interna para um grupo de vigas mestre.
Para aplicar e redefinir as alterações e restaurar o grupo de vigas mestre
Após você ter alterado as configurações para um grupo de vigas mestre, poderá optar por aplicar essas configurações para todos os grupos de vigas mestre na ponte selecionada, ou redefinir todas as configurações do grupo de vigas mestre para a ponte as configurações do grupo de vigas mestre padrão para o estilo de ponte.
- Selecione um grupo de vigas mestre e execute as modificações desejadas.

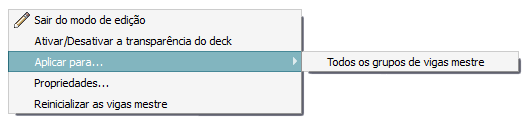

- Clique com o botão direito do mouse no grupo de vigas mestre e passe o mouse sobre Aplicar para...
- Clique em Todos os grupos de vigas mestre.
Nota: Clique em Redefinir as vigas mestre para reaplicar as regras da ponte (determinadas pelo estilo de ponte) para todos os grupos de vigas mestre dentro da ponte selecionada.
Para modificar o número, folga e espaçamento de vigas mestre dentro de grupos de vigas mestre
- Selecione um grupo de vigas mestre para exibir o cartão de recursos Grupo de vigas mestre.
- Clique em
na Barra de utilitários para entrar no Modo de edição.
- Expanda a guia Atributos.
- Clique no valor sublinhado junto a Número de vigas mestre, Folga inicial, Folga final, Espaçamento inicial e/ou Espaçamento final e insira os valores desejados.
- Pressione Enter para atualizar o grupo de vigas mestre selecionado.
Nota: Os valores da estaca inicial e final do grupo de vigas mestre são de somente leitura e não podem ser editados a partir do cartão de recursos. As localizações das estacas inicial e final são definidas pela ordem na qual o usuário desenhou pela primeira vez o projeto de estrada relacionado. A estaca inicial do grupo de vigas mestre é a mais próxima do ponto inicial da estrada.
Para modificar o tipo de viga mestre externa e interna para um grupo de vigas mestre
- Selecione um grupo de vigas mestre.
Nota: Não é possível modificar o tipo de viga mestre externa e interna para um grupo de vigas mestre de aço.
- Clique em na Barra de utilitários para entrar no Modo de edição.
- Clique em um tipo de componente de viga mestre em laranja junto a Externa ou Interna. Um catálogo de tipos correspondentes de vigas mestre irá aparecer em Selecionar componente de catálogo.
- Clique duas vezes em um estilo de componente de viga mestre no catálogo para aplicar o tipo de estilo de viga mestre interna ou externa selecionado.
Dicas adicionais
Reveja e modifique as propriedades do grupo de vigas mestre com a paleta Propriedades. Selecione o grupo de vigas mestre, clique com o botão direito do mouse e selecione Propriedades. Entre no modo de edição e clique nos campos para modificar.
