Trabalhar com pontes

Selecione toda uma ponte para rever e modificar as estacas inicial e final da ponte, tipo de ponte, número de pilares, colocação do pilar e estilo do deck, ajustar a altura máxima, alterar a norma do projeto e para completar outros objetivos de projeto.

1. Clique com o botão esquerdo do mouse sobre um ponte uma vez para selecionar o projeto de estrada que contém a ponte. O cartão de recursos Rodovia será exibido.
2. Clique na ponte uma segunda vez para selecionar a ponte. O cartão de recursos Ponte é exibido.
   Nota: Você também poderá trabalhar com componentes de ponte, como Vigas mestre, Grupos de vigas mestre, Pilares, Fundação de pilar e Apoios.

   • Selecione um grupo de vigas mestre para rever e modificar as propriedades do material ou para ajustar a folga e e espaçamento para seu grupo de vigas mestre.

     Consulte: Trabalhar com grupos da viga mestre.

   • Selecione uma viga mestre individual para rever e modificar os estilos de viga mestre individual a partir de um catálogo de estilos de viga mestre pré-moldada, ajustar os deslocamentos ou para rever o esquema da viga mestre.

     Consulte: Trabalhar com vigas mestre.

   • Selecione um pilar, fundação do pilar ou apoio, para rever e modificar o componente ou grupo de componentes.

     Consulte: Trabalhar com subestrutura de ponte.

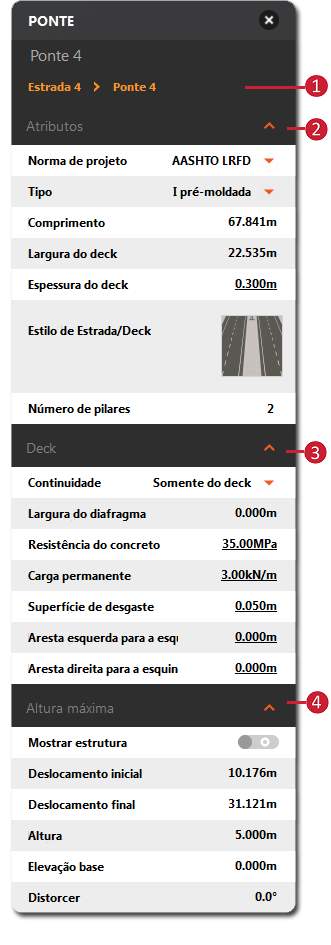

Cartão de recursos de ponte

Clique no nome de ponte atual para alternar entre pontes em seu modelo. Atributos: Altere a norma de projeto de ponte. Altere o tipo de ponte entre aço e concreto pré-moldado no modo de edição. Modifique o comprimento da ponte no modelo. Modifique o comprimento do deck usando a paleta Propriedades. Modifique a espessura do deck no modo de edição. Altere o estilo da Estrada/Deck para sua ponte no modo de edição. Nota: Você poderá escolher em um catálogo de estilos de Estrada/Deck que inclua componentes como barreiras, canteiros centrais, trilhos, cercas e mais. Modifique o número de pilares no modo de edição. Modifique os atributos do deck e Defina a continuidade no modo de edição. Modifique a altura máxima no modo de edição. Marque Mostrar ambiente para exibir o ambiente da altura máxima no modelo e torne os atributos da altura máxima editáveis no cartão de recursos. Você deve mostrar o ambiente para modificar a altura máxima da ponte. Nota: Após você ter modificado os atributos da altura máxima, clicar com o botão direito do mouse na ponte e selecione Atualizar o perfil vertical. Isso irá aplicar suas alterações na ponte selecionada.

Informações adicionais

As estradas são uma camada da superfície no Navegador de modelos, e as informações sobre elas aparecem na paleta Propriedades. Informações como número de pontes adicionadas, comprimento total das pontes adicionadas e detalhes sobre cada ponte em seu modelo aparecem na seção Pontes do Gerenciador de propostas.

Assista a Playlist de vídeo do Bridge Design para obter mais informações.
