Trabalhar com vigas mestre

As vigas mestre interna e externa são componentes de ponte dentro de grupos de vigas mestre e podem ser editadas individualmente. Selecione uma viga mestre individual para rever e modificar os estilos de viga mestre individual a partir de um catálogo de estilos de viga mestre pré-moldada, para ajustar os deslocamentos ou para rever o esquema da viga mestre.

Você também poderá executar a Análise da linha da viga mestre (pré-lançamento) para todas as vigas mestre pré-tensionadas de uma ponte de concreto. Consulte Sobre a análise da linha da viga mestre (pré-lançamento) para obter mais informações.

Clique no mesmo grupo de vigas mestre três vezes para selecionar uma viga mestre externa ou interna dentro de um grupo de vigas mestre. O cartão de recursos de viga mestre é exibido.

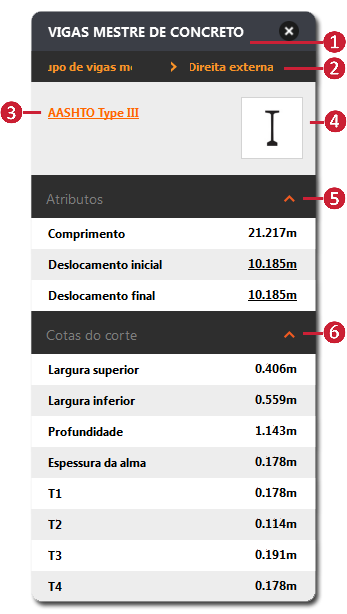

cartão de recursos da viga mestre

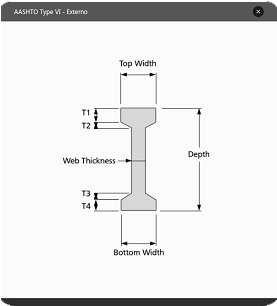

O título do cartão de recursos da viga mestre será alterado de acordo com o tipo de estilo de ponte. O InfraWorks 360 suporta pontes com viga mestre de aço e concreto. Passe o cursor do mouse sobre o nome do grupo de vigas mestre ou viga mestre para visualizar e/ou selecionar o grupo de vigas mestre ou a viga mestre. Clique em na Barra de utilitários para entrar no Modo de edição. Clique no nome de tipo de viga mestre na cor laranja para abrir a caixa de diálogo Selecionar catálogo de estilos de componente. Clique duas vezes em um estilo de viga mestre para modificar o estilo de componente de viga mestre atual. Clique em uma imagem para visualizar uma viga mestre esquemática. Modifique diretamente o deslocamento inicial e final da viga mestre no modo de edição. As dimensões da seção da viga mestre são valores de somente leitura no cartão de recursos da viga mestre.

Dicas adicionais

As localizações das estacas inicial e final da viga mestre são definidas pela ordem na qual o usuário desenhou o projeto de estrada relacionado. A estaca inicial da viga mestre é a mais próxima do ponto inicial da estrada. Ao examinar a partir da estaca inicial para a estaca final de uma ponte, o grupo de vigas mestre ou viga mestre, a direção positiva lateral de um deslocamento é para a direita.

Revise e modifique as propriedades da viga mestre com a paleta Propriedades. Selecione a viga mestre, clique com o botão direito do mouse e selecione Propriedades. Entre no modo de edição e clique nos campos para modificar.
