Os grupos vigas mestre são componentes da ponte contendo vigas mestre internas e externas. Selecione um grupo de vigas mestre para rever e modificar as propriedades do material ou para ajustar a folga e e espaçamento para seu grupo de vigas mestre.
Clique no mesmo segmento de viga mestre duas vezes para selecionar esse grupo de vigas mestre. O cartão de recursos Grupo de vigas mestre vai aparecer. Revise e modifique as vigas mestre ou grupos de segmentos de viga mestre no cartão de recursos desejado ou na
paleta Propriedades.
Nota: Consulte
Trabalhar com vigas mestre para obter informações sobre como selecionar e editar as vigas mestre individuais internas ou externas.

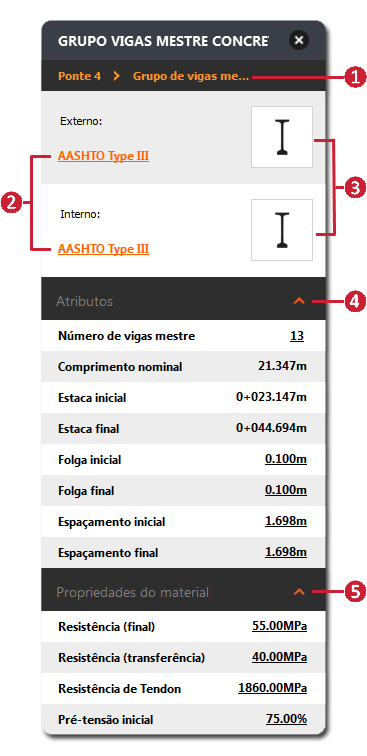

| cartão de recursos do grupo de vigas mestre
|
|
|---|
|
|

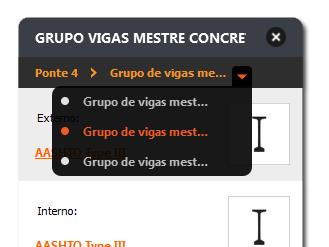

- Passe o cursor do mouse sobre o nome da ponte ou do grupo de vigas mestre para visualizar e/ou selecionar a ponte ou o grupo de vigas mestre.
- Clique em
 na Barra de utilitários para entrar no Modo de edição. Clique no no nome do Tipo de viga mestre externa ou interna para exibir o catálogo de componentes de viga mestre. Clique duas vezes em um novo estilo de componente de viga mestre para aplicá-lo.
Nota: Os componentes da viga mestre externa e interna não podem ser modificados para pontes com viga mestre de aço.
- Clique em uma imagem de grupo de vigas mestre externa ou interna para visualizar uma imagem esquemática da viga mestre e exibir a paleta Propriedades.
- Modifique diretamente a folga, o espaçamento e o número de vigas mestre no modo de edição. As estacas inicial e final são valores de somente leitura no cartão de recursos.
Nota: para pontes com viga mestre de aço pontes, também é possível escolher entre vigas mestre reta ou curva.
- Modifique as propriedades do material, como a resistência de compressão final, a resistência de compressão de transferência e a força de pré-tensão (tendon) inicial no modo de edição.
|
