Para rever e modificar a fundação do pilar

Selecione um estilo de fundação do pilar para sua ponte a partir de um catálogo de componentes paramétricos de fundação do pilar e, a seguir, edite as configurações da fundação do pilar como desejado.

1. Selecione a ponte e, a seguir, clique novamente na fundação do pilar para selecioná-la.
Dica: Para tornar mais fácil visualizar e editar um pilar ou uma fundação do pilar, é possível alternar a transparência do deck da ponte, ajustar a opacidade da superfície do terreno ou, até mesmo, ocultar a camada do terreno.
• Clique em para ativar/desativar a transparência do deck da ponte.
• Clique em para alternar entre 50% e 100% de opacidade da superfície.
• Clique em para gerenciar a visibilidade para a camada do terreno.

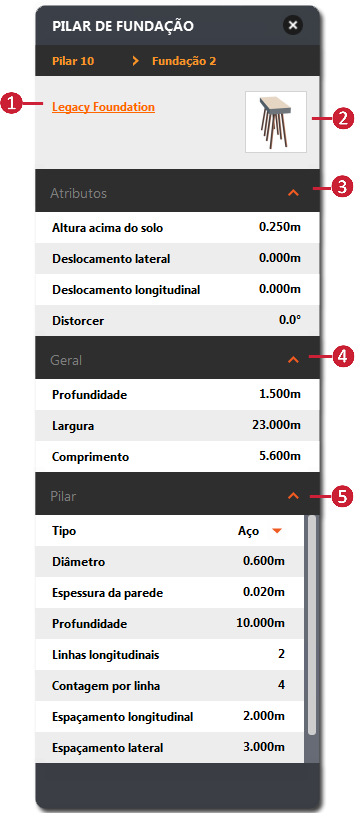

2. Após você ter selecionado uma fundação de pilar, seu cartão de recursos será exibido.

Selecione o nome do estilo de componente da fundação do pilar na cor laranja para escolher outro estilo de componente de fundação do pilar paramétrico no catálogo. Clique na miniatura da imagem para ver uma vista mais detalhada do estilo de componente de pilar atual. Modifique os atributos como a distorção, deslocamento e altura acima do solo no modo de edição. Modifique as configurações gerais como a profundidade, a largura e o comprimento no modo de edição. Modifique as propriedades específicas para o estilo do componente da fundação do pilar, como as configurações do pilar, no modo de edição. Estas opções podem variar dependendo do estilo de componente da fundação do pilar escolhido.
