Os usuários podem selecionar o raio a partir de uma faixa de valores ou arrastar os pontos da curva de tangência ou manipuladores do ponto central.
Para selecionar o raio a partir de uma faixa de valores
- Clique em
Editar.
- Selecione a estrada.

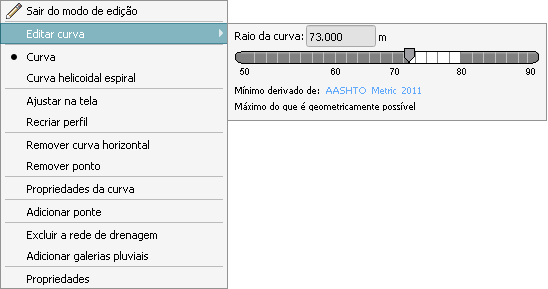

- Clique com o botão direito do mouse na curva que deseja alterar. Realce Editar curva.
- Altere o raio de uma das seguintes formas:
- Arraste o controle deslizante para o raio desejado.
- Insira um valor na célula Raio da curva.
Nota: Os valores do raio que são geometricamente possíveis para a curva são exibidos no contínuo. Se um valor que está fora da faixa de solução for inserido, será exibida uma mensagem de aviso.
Para arrastar os manipuladores de curva para ajustar o raio
- Clique em Editar.
- Selecione a estrada.
- Arraste um deste manipuladores, como mostrado, para alterar o raio da curva.
Alternativamente, é possível inserir um valor de raio na barra de ferramentas.
Nota: Os manipuladores da curva não estão disponíveis para grupos de espirais da curva espiral.
