Sobre o uso de estilos para a exibição do alinhamento e dos dados do corredor do AutoCAD Civil 3D

Quando você trouxer os dados de alinhamento, perfil e corredor do AutoCAD Civil 3D para um modelo do InfraWorks 360, o InfraWorks 360 usos dados do alinhamento da linha de centro e do perfil para definir o projeto da estrada, e os estilos de estrada e de cobertura para exibir a linha de centro e as áreas correspondentes aos estilos de vínculo do corredor.

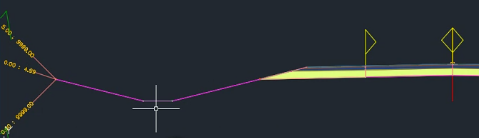

Uma montagem de corredor em um desenho de Civil 3D, mostrando seus vínculos.	O cursor está abaixo da linha plana marcando o vínculo que representa uma valeta na margem da estrada.

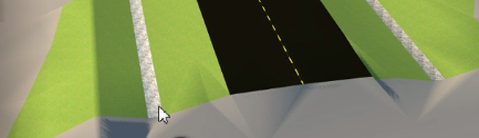

Os mesmos dados do corredor trazidos para o InfraWorks 360, que usam as regras de estilo padrão para exibir a estrada e as áreas de cobertura.	O cursor está na área de cobertura para a parte inferior da valeta, que é mapeada para o estilo de material/cobertura do solo/cascalho.

As expressões de regra de estilo mapeiam os estilos de alinhamento e estilos de vínculo de corredor para os estilos do modelo

O InfraWorks 360 usa regras de estilo predefinidas para mapear os estilos de alinhamento para os estilos do projeto de estrada e os vínculos de corredor para os estilos da área de cobertura. Estas regras de estilo têm base nos estilos de alinhamento e estilos de vínculo do AutoCAD Civil incluídos nos modelos padrão que são fornecidos com o Civil 3D. Caso você não desejar usar estas regras de estilo, poderá editar as regras de estilo padrão ou definir novas regras para especificar os estilos de alinhamento e os estilos de vínculos desejados. Consulte Para definir regras de estilo e Sobre o Editor de expressão.

O estilo Estrada nula é utilizado para visualizar a linha de centro de um projeto de estrada criado a partir de dados do alinhamento e de perfil em um corredor do AutoCAD. O estilo Estrada nula permite que a geometria da linha de centro (alinhamento) seja exibida no InfraWorks 360 sem ser oculta por estilos de cobertura usados na conversão que são mapeados para outros estilos de vínculo.

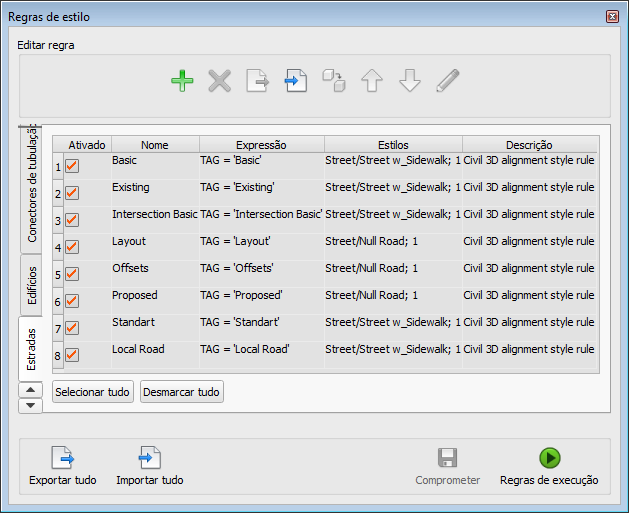

Exibido abaixo estão 8 regras de estilo padrão de estrada. Guia para áreas de cobertura para ver as 20 regras de estilo padrão da área de cobertura.

Nota: Essas regras de estilo uma a expressão: TAG = 'nome do estilo '.

Criar regras de estilo personalizadas para exibir o alinhamento e os dados do corredor

Você pode criar conjuntos de regras de estilo personalizadas para que outras pessoas possam utilizar. Após definir um conjunto de regras, utilize Exportar todos para armazená-lo na pasta Recursos do modelo. Outros usuários podem então utilizar Importar todos para carregá-los.
